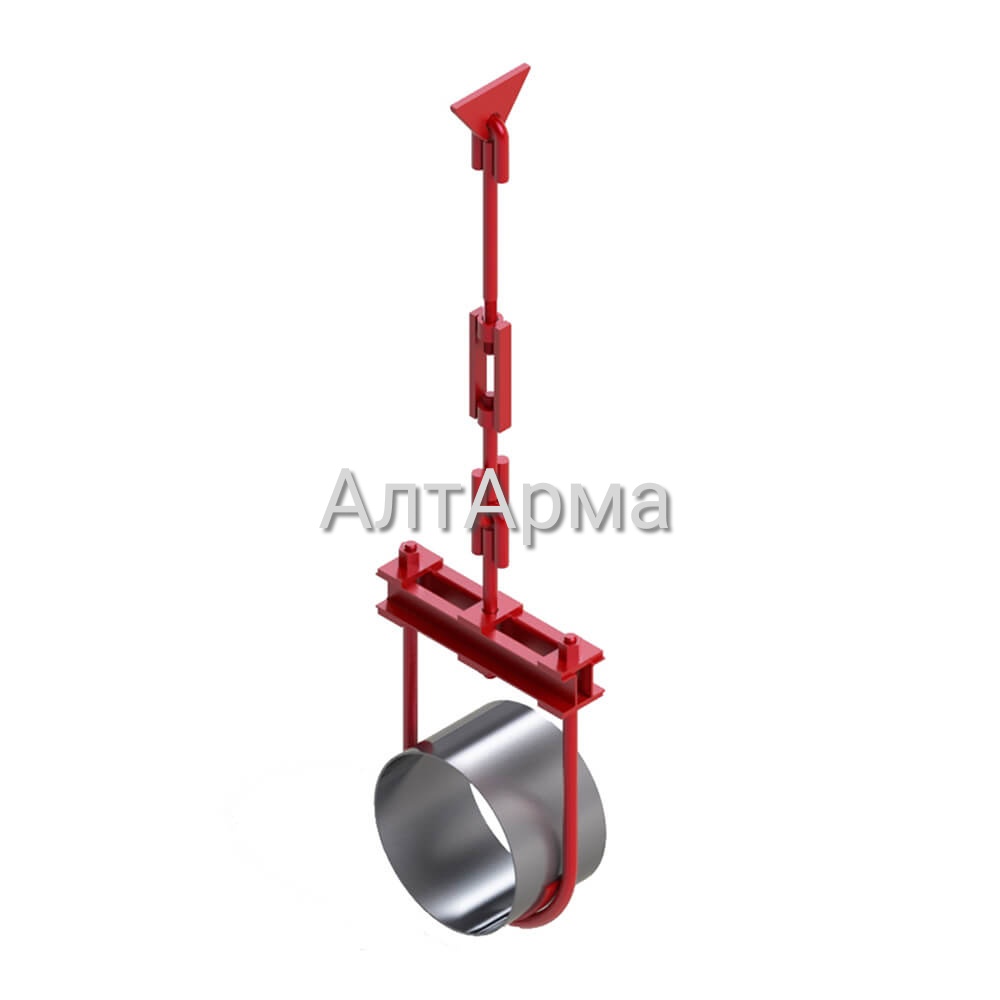

Опора подвесная жесткая Т24

Собственное производство

Сертификат и паспорт качества
на продукцию

Контроль ОТК на всех,
этапах производства

Доставка во все,
регионы России и СНГ

Бесплатная доставка до терминала транспортной компанией

Быстрый расчёт заявок

Специальные цены и скидки на объёмы

Консультация по техническим вопросам

Описание
Техническая документация

Описание

Обозначение	Наружный диаметр, dн	Высота, мм		Масса, кг
Обозначение	Наружный диаметр, dн	min	max	Масса, кг
Т.24.01	273	1480	1630	26,1
Т.24.02		1730	1880	27
Т.24.03		1980	2130	27,9
Т.24.04		2230	2380	28,7
Т.24.05		2480	2630	29,6
Т.24.06		2730	2880	30,5
Т.24.07		2980	3130	32,1
Т.24.08	325	1510	1660	41,8
Т.24.09		1760	1910	43,2
Т.24.10		2010	2160	44,6
Т.24.11		2260	2410	46
Т.24.12		2510	2660	47,4
Т.24.13		2760	2910	48,8
Т.24.14		3010	3160	50,1
Т.24.15	377	1550	1700	31,7
Т.24.16		1800	1950	32,6
Т.24.17		2050	2200	33,5
Т.24.18		2300	2450	34,4
Т.24.19		2550	2700	35,2
Т.24.20		2800	2950	36,1
Т.24.21		3050	3200	37,7
Т.24.22		1570	1760	63
Т.24.23		1820	2010	65
Т.24.24		2070	2260	67
Т.24.25		2320	2510	69
Т.24.26		2570	2760	71
Т.24.27		2820	3010	73
Т.24.28		3070	3260	75
Т.24.29	426	1570	1720	45,7
Т.24.30		1820	1970	47,1
Т.24.31		2070	2220	48,5
Т.24.32		2320	2470	49,9
Т.24.33		2570	2720	51,3
Т.24.34		2820	2970	52,7
Т.24.35		3070	3220	54
Т.24.36	480	1650	1840	68,9
Т.24.37		1900	2090	70,9
Т.24.38		2150	2340	72,9
Т.24.39		2400	2590	74,9
Т.24.40		2650	2840	76,9
Т.24.41		2900	3090	78,9
Т.24.42		3150	3340	80,9
Т.24.43	530	1710	1900	76,4
Т.24.44		1960	2150	78,4
Т.24.45		2210	2400	80,4
Т.24.46		2460	2650	82,4
Т.24.47		2710	2900	84,4
Т.24.48		2960	3150	86,4
Т.24.49		3210	3400	88,4
Т.24.50	630	1750	1940	81,5
Т.24.51		2000	2190	83,5
Т.24.52		2250	2440	85,5
Т.24.53		2500	2690	87,5
Т.24.54		2750	2940	89,5
Т.24.55		3000	3190	91,5
Т.24.56		3250	3440	93,5

Техническая документация

Завод АлтАрма изготавливает опоры подвесные (Т24.00), предназначенные для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 273 до 630 мм.

Опора подвесная жесткая горизонтальных трубопроводов Т24. Страница 01

Опора подвесная жесткая горизонтальных трубопроводов Т24. Страница 02

Опора подвесная жесткая горизонтальных трубопроводов Т24. Страница 03

Опора подвесная жесткая горизонтальных трубопроводов Т24. Страница 04

Опора подвесная жесткая горизонтальных трубопроводов Т24. Страница 05

Опора подвесная жесткая горизонтальных трубопроводов Т24. Страница 06

Опора подвесная жесткая горизонтальных трубопроводов Т24. Страница 07

Опора подвесная жесткая горизонтальных трубопроводов Т24. Страница 08

Опора подвесная жесткая горизонтальных трубопроводов Т24. Страница 09

Опора подвесная жесткая горизонтальных трубопроводов Т24. Страница 10

Опора подвесная жесткая горизонтальных трубопроводов Т24. Страница 11

Опора подвесная жесткая горизонтальных трубопроводов Т24. Страница 12

Опора подвесная жесткая горизонтальных трубопроводов Т24. Страница 13

Опора подвесная жесткая горизонтальных трубопроводов Т24. Страница 14
