Главная — Продукция — Опоры трубопроводов — Серия 4.903-10 Выпуск 4,5,6: Изделия и детали трубопроводов для тепловых сетей — Выпуск 5 —

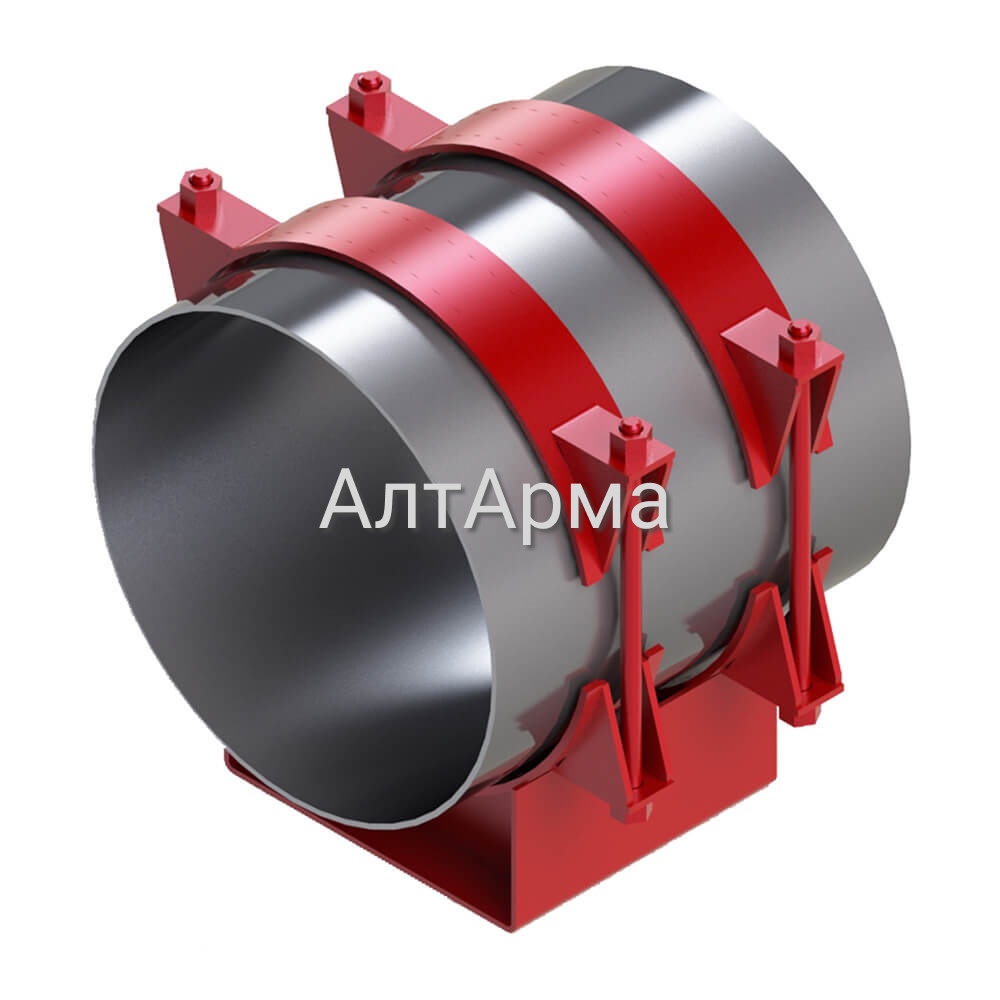

Опора скользящая диэлектрическая Т17

Собственное производство

Сертификат и паспорт качества
на продукцию

Контроль ОТК на всех,
этапах производства

Доставка во все,
регионы России и СНГ

Бесплатная доставка до терминала транспортной компанией

Быстрый расчёт заявок

Специальные цены и скидки на объёмы

Консультация по техническим вопросам

Описание
Техническая документация

Описание

Обозначение	Наружный диаметр, dн	Высота, мм	Масса, кг
Т.17.01	194	100	10,42
Т.17.02		150	12,06
Т.17.03		200	13,6
Т.17.04	219	100	10,72
Т.17.05		150	12,3
Т.17.06		200	13,89
Т.17.07	273	100	13,16
Т.17.08		150	15,02
Т.17.09		200	16,61
Т.17.10	325	100	18,62
Т.17.11		150	21,29
Т.17.12		200	23,31
Т.17.13	377	100	22,14
Т.17.14		150	24,83
Т.17.15		200	27,57
Т.17.16	377	100	23,71
Т.17.17		150	26,4
Т.17.18		200	29,14
Т.17.19	426	100	26,73
Т.17.20		150	29,46
Т.17.21		200	32,1
Т.17.22	480	100	45,95
Т.17.23		150	50,7
Т.17.24		200	54,75
Т.17.25	530	100	48,08
Т.17.26		150	52,91
Т.17.27		200	57,86
Т.17.28	630	100	50,02
Т.17.29		150	54,89
Т.17.30		200	59,82
Т.17.31	720	100	63,56
Т.17.32		150	69,78
Т.17.33		200	76,02
Т.17.34	820	100	67,84
Т.17.35		150	74,04
Т.17.36		200	80,28
Т.17.37	920	100	104,07
Т.17.38		150	112,08
Т.17.39		200	120,24
Т.17.40	1020	100	123,13
Т.17.41		150	133,65
Т.17.42		200	144,37
Т.17.43	1220	100	142,82
Т.17.44		150	153,24
Т.17.45		200	163,78
Т.17.46	1420	100	161,81
Т.17.47		150	174,59
Т.17.48		200	187,83

Техническая документация

Завод АлтАрма изготавливает опоры скользящие (Т17.00), предназначенные для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 194 до 630 мм. Опоры изготавливаются в соответствии с ТУ-04698606-001-04 «Опоры трубопроводов» (аналог серия 4.903-10 выпуск 5).
