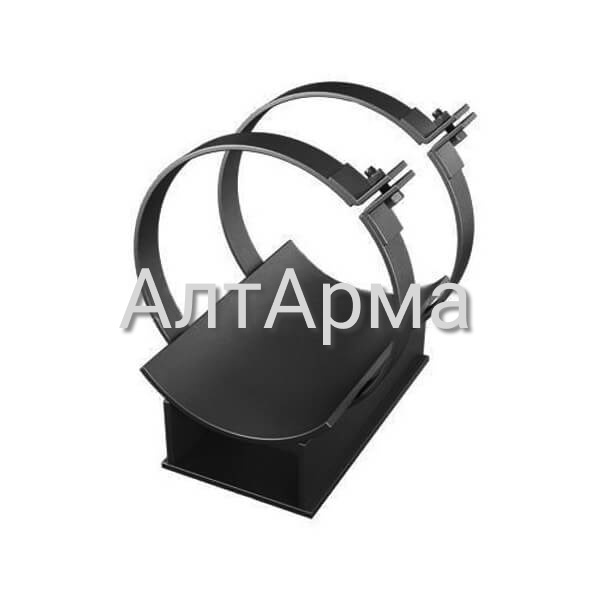

Описание

Расстоянием от нижней грани стальной трубы до верха опорной конструкции равной 100 мм

Марка скользящей опоры Размер, мм Башмак 1 шт. Полухомут 1 2 шт. Полухомут 2 2 шт. Масса опоры, кг
Dy H B поз.1, 1шт. поз. 2, 2 шт. поз.3, 2 шт., 3 шт. поз.4, 1 шт. поз.5, 1 шт. поз.6, 1 шт.
СПОк сеч. мм масса, кг сеч. мм масса, кг сеч. мм масса, кг сеч. мм масса, кг длина мм масса, кг длина мм масса, кг
1 219/315.100 320 210 160 3х160 0,75 3х62 0,58 3х44 0,29 3х200 0,94 550 1,04 280 0,53 5,2
2 219/400.100 410 180 3х180 1,06 16 0,79 - - 3х250 1,47 700 1,32 370 0,70 6,4
3 273/400.100 237 3х42 0,49 3х26 0,20 6,3
4 273/500.100 510 261 220 3х220 1,55 20 1,48 - - 3х300 2,12 900 1,70 430 0,81 8,8
5 325/400.100 410 263 190 4х190 1,79 6х66 1,24 4х50 0,50 4х300 2,83 700 1,32 370 0,70 9,5
6 325/450.100 460 210 4х210 1,98 4х64 1,21 4х25 0,28 770 1,45 400 0,75 9,6
7 325/500.100 510 230 4х230 2,17 20 1,48 - - 900 1,70 430 0,81 10,1
8 426/500.100 313 250 4х250 2,75 4х78 1,71 4х50 1,04 4х350 3,85 850 1,60 430 0,81 12,9
9 426/560.100 570 270 4х270 2,97 4х48 1,06 20 1,79 1000 1,83 470 0,89 13,6
10 426/630.100 640 328 310 4х310 3,89 4х36 0,90 - - 4х400 5,02 1100 2,07 540 1,02 14,1
11 530/630.100 640 365 310 6х310 5,11 6х66 2,18 6х35 1,38 4х400 5,65 1100 3,11 550 1,55 20,4
12 530/710.100 720 372 350 6х350 5,77 6х40 1,32 - - 4х450 6,36 1200 3,39 650 1,84 20,2
13 630/800.100 810 417 390 6х390 6,43 6х42 1,38 4х500 7,85 1400 3,96 700 1,98 21,9
14 720/900.100 910 470 460 8х460 12,71 8х52 2,87 4х550 9,50 1600 4.52 750 2,12 33,4
15 820/1000.100 1010 520 520 8х520 14,37 8х57 3,15 4х600 13,19 1700 4,80 900 2,54 39,8
16 920/1100.100 1110 570 550 8х550 15,20 8х60 3,32 4х650 18,37 1900 5,37 1000 2,83 47,0
17 1020/1200.100 1210 620 580 8х580 16,03 8х67 3,70 4х750 21,20 2000 5.65 1100 3,111 51,6
18 1220/1400.100 1410 720 700 8х700 29,89 8х80 6,83 4х850 30,69 2400 6,78 1200 3,39 80,0
19 1420/1600.100 1610 825 825 10х800 42,70 10х96 10,25 4х1000 39,23 2700 7,63 1400 3,96 106,5

Расстоянием от нижней грани стальной трубы до верха опорной конструкции равной 150 мм

Марка скользящей опоры Размер, мм Башмак 1 шт. Полухомут 1 2 шт. Полухомут 2 2 шт. Масса опоры, кг
Dy H B поз.1, 1шт. поз. 2, 2 шт. поз.3, 2 шт., 3 шт. поз.4, 1 шт. поз.5, 1 шт. поз.6, 1 шт.
СПОк сеч. мм масса кг сеч. мм масса, кг сеч. мм масса кг сеч. мм масса кг длина мм масса, кг длина мм масса, кг
1 219/315.150 320 260 160 3х160 0,75 3х112 1,06 3х94 0,62 3х200 0,94 550 1,04 280 0,53 6,0
2 219/400.150 410 180 3х180 1,06 3х66 0,78 3х50 0,38 3х250 1,47 700 1,32 370 0,70 6,8
3 273/400.150 287 3х92 1,08 3х76 0,57 7,3
4 273/500.150 510 220 3х220 1,55 3х50 0,71 3х26 0,24 3х300 2,12 900 1,70 430 0,81 8,1
5 325/400.150 410 313 190 4х190 1,79 4х116 2,19 3х100 1,00 4х300 2,83 700 1,32 370 0,70 11,0
6 325/450.150 460 210 4х210 1,98 4х114 2,15 3х75 0,85 770 1,45 400 0,75 11,2
7 325/500.150 510 230 4х230 2,17 4х74 1,39 3х50 0,63 900 1,70 430 0,81 10,7
8 426/500.150 363 250 4х250 2,75 4х128 2,81 3х100 2,07 4х350 3,85 850 1,60 430 0,81 15,1
9 426/560.150 570 270 4х270 2,97 4х98 2,15 3х70 1,59 1000 1,83 470 0,89 14,5
10 426/630.150 640 310 4х310 3,89 4х66 1,66 3х35 0,93 4х400 5,02 1100 2,07 540 1,02 15,8
11 530/630.150 640 415 310 6х310 5,11 6х116 3,82 6х85 3,36 4х400 5,65 1100 3,11 550 1,55 24,1
12 530/710.150 720 350 6х350 5,77 6х82 2,70 6х43 1,95 4х450 6,36 1200 3,39 650 1,84 23,6
13 630/800.150 810 465 390 6х390 6,43 6х86 2,84 6х48 2,45 4х500 7,85 1400 3,96 700 1,98 27,1
14 720/900.150 910 510 460 8х460 12,71 8х88 4,86 8х39 3,09 4х550 9,50 1600 4.52 750 2,12 38,5
15 820/1000.150 1010 560 520 8х520 14,37 8х96 5,31 3,53 4х600 13,19 1700 4,80 900 2,54 45,6
16 920/1100.150 1110 610 550 8х550 15,20 8х130 7,18 3,75 4х650 18,37 1900 5,37 1000 2,83 54,7
17 1020/1200.150 1210 660 580 8х580 16,03 8х102 5,64 3,98 4х750 21,20 2000 5.65 1100 3,111 57,6
18 1220/1400.150 1410 760 700 8х700 29,89 8х117 9,99 8х39 6,46 4х850 30,69 2400 6,78 1200 3,39 88,0
19 1420/1600.150 1610 860 800 10х800 42,70 10х144 15,37 10х35 8,36 4х1000 39,25 2700 7,63 1400 3,96 118,1

Расстоянием от нижней грани стальной трубы до верха опорной конструкции равной 200 мм

Марка скользящей опоры Размер, мм Башмак 1 шт. Полухомут 1 2 шт. Полухомут 2 2 шт. Масса опоры, кг
Dy H B поз.1, 1шт. поз. 2, 2 шт. поз.3, 2 шт., 3 шт. поз.4, 1 шт. поз.5, 1 шт. поз.6, 1 шт.
СПОк сеч. мм масса, кг сеч. мм масса кг сеч. мм масса кг сеч. мм масса, кг длина мм масса, кг длина мм масса, кг
1 219/315.200 320 260 160 3х160 0,75 3х162 1,53 3х144 0,95 3х200 0,94 550 1,04 280 0,53 6,8
2 219/400.200 410 180 3х180 1,06 3х116 1,37 3х100 0,75 3х250 1,47 700 1,32 370 0,70 7,8
3 273/400.200 287 3х142 1,67 3х126 0,95 8,3
4 273/500.200 510 220 3х220 1,55 3х100 1,41 3х76 0,72 3х300 2,12 900 1,70 430 0,81 9,4
5 325/400.200 410 313 190 4х190 1,79 4х166 3,13 3х150 1,51 4х300 2,83 700 1,32 370 0,70 12,5
6 325/450.200 460 210 4х210 1,98 4х164 3,09 3х125 1,41 770 1,45 400 0,75 12,7
7 325/500.200 510 230 4х230 2,17 4х134 2,52 3х100 1,26 900 1,70 430 0,81 12,4
8 426/500.200 363 250 4х250 2,75 4х178 3,91 3х150 3,11 4х350 3,85 850 1,60 430 0,81 17,2
9 426/560.200 570 270 4х270 2,97 4х148 3,25 3х120 2,72 1000 1,83 470 0,89 16,9
10 426/630.200 640 310 4х310 3,89 4х116 2,91 3х85 2,24 4х400 5,02 1100 2,07 540 1,02 18,5
11 530/630.200 640 465 310 6х310 5,11 6х166 5,47 6х135 5,34 4х400 5,65 1100 3,11 550 1,55 27,0
12 530/710.200 720 350 6х350 5,77 6х142 4,68 6х93 4,20 4х450 6,36 1200 3,39 650 1,84 28,0
13 630/800.200 810 515 390 6х390 6,43 6х136 4,48 6х98 5,00 4х500 7,85 1400 3,96 700 1,98 31,0
14 720/900.200 910 560 460 8х460 12,71 8х138 7,63 8х89 7.05 4х550 9,50 1600 4.52 750 2,12 50,1
15 820/1000.200 1010 610 520 8х520 14,37 8х146 8,07 8.06 4х600 13,19 1700 4,80 900 2,54 53,0
16 920/1100.200 1110 660 550 8х550 15,20 8х180 9,95 8,55 4х650 18,37 1900 5,37 1000 2,83 62,2
17 1020/1200.200 1210 710 580 8х580 16,03 8х152 8,40 9,06 4х750 21,20 2000 5.65 1100 3,111 65,5
18 1220/1400.200 1410 810 700 8х700 29,89 8х167 14,26 8х89 14,76 4х850 30,69 2400 6,78 1200 3,39 102,4
19 1420/1600.200 1610 910 800 10х800 42,70 10х194 20,71 10х85 25.28 4х1000 39,25 2700 7,63 1400 3,96 137,6

Техническая документация

Максимальный шаг между опорами трубопровода в ППУ изоляции, составляет:

  • Ду 219-273 - 10,0 метра
  • Ду 325-426 - 12,0 метра
  • Ду 530-630 - 12,0 метра
  • Ду 720-820 - 13,0 метра
  • Ду 920-1420 – 14 метра
Скользящие опоры СПОк для труб в ППУ Ду 200-400 и Ду 500-1400. Страница 1
Скользящие опоры СПОк для труб в ППУ Ду 200-400 и Ду 500-1400. Страница 2
Скользящие опоры СПОк для труб в ППУ Ду 200-400 и Ду 500-1400. Страница 3
Скользящие опоры СПОк для труб в ППУ Ду 200-400 и Ду 500-1400. Страница 4
Скользящие опоры СПОк для труб в ППУ Ду 200-400 и Ду 500-1400. Страница 5
Скользящие опоры СПОк для труб в ППУ Ду 200-400 и Ду 500-1400. Страница 6
Скользящие опоры СПОк для труб в ППУ Ду 200-400 и Ду 500-1400. Страница 7
Скользящие опоры СПОк для труб в ППУ Ду 200-400 и Ду 500-1400. Страница 8
