Описание

Шифр подвески трубопровода Наружный диаметр трубопровода Ду Нагрузка Рmax Аmax H, не менее a d l I1 l2 Масса, кг
ПГ2ш-108 108 – 114 750 450 530 34 12 76 336 - 8,00
ПМ2ш-108 108 – 114 750 450 600 34 12 465 52 24 8,90
ПГ2ш-133 133 900 500 550 48 16 93 344 - 10,70
ПМ2ш-133 133 900 500 620 48 16 550 70 30 13,50
ПГ2ш-159 159 1 300 550 550 48 16 93 344 - 12,80
ПМ2ш-159 159 1 300 550 670 48 16 550 70 30 15,60
ПГ2ш-194 194 1 800 600 550 43 16 95 344 16,00
ПМ2ш-194 194 1 800 600 670 43 16 550 70 30 18,80
ПГ2ш-219 219 2 400 650 550 43 16 97 344 19,90
ПМ2ш-219 219 2 400 650 720 43 16 550 70 30 22,80
ПГ2ш-273 273 2 100 700 550 43 16 97 344 21,10
ПМ2ш-273 273 2 100 700 720 43 16 550 70 30 23,90
ПГ2ш-273 273 4 500 700 630 51 20 115 412 34,00
ПМ2ш-273 273 4 500 700 7.50 51 20 610 91 36 38,80
ПГ2ш-325 325 2 400 750 550 43 16 97 344 21,70
ПМ2ш-325 325 2 400 750 790 43 16 550 70 30 24,50
ПГ2ш-325 325 4 500 750 G30 51 20 115 412 35,20
ПМ2ш-325 325 4 500 750 820 51 20 610 91 36 40,00
ПГ2ш-377 377 2 400 850 550 43 16 97 344 23,40
ПМ2ш-377 377 2 400 850 790 43 16 550 70 30 26,30
ПГ2ш-377 377 6 000 850 680 62 24 138 484 51,50
ПМ2Ш-377 377 6 000 850 840 62 24 695 98 44 58,40
ПГ2ш-426 426 3 000 900 550 43 16 97 344 28,90
ПМ2ш-426 426 3 000 900 790 43 16 550 70 30 31,70
ПГ2ш-426 426 6 000 900 680 62 24 13 448 53,50
ПМ2ш-426 426 6 000 900 810 62 24 695 98 44 60,40
ПГ2ш-480 480 3 000 950 550 43 16 97 314 33,00
ПМ2ш-480 480 3 000 950 790 43 16 550 70 44 36,00
ПГ2ш-480 480 8 000 950 730 71 27 155 520 70,00
ПМ2ш-480 480 8 000 950 920 71 27 780 109 49 76,00
ПГ2ш-530 530 4 500 1000 630 51 20 115 412 40,00
ПМ2ш-530 530 4 500 1000 820 51 20 610 91 44 48,00
ПГ2ш-530 530 8 000 1000 730 71 27 155 520 70,90
ПМ2ш-530 530 8 000 1000 920 71 27 780 109 49 76,20

Техническая документация

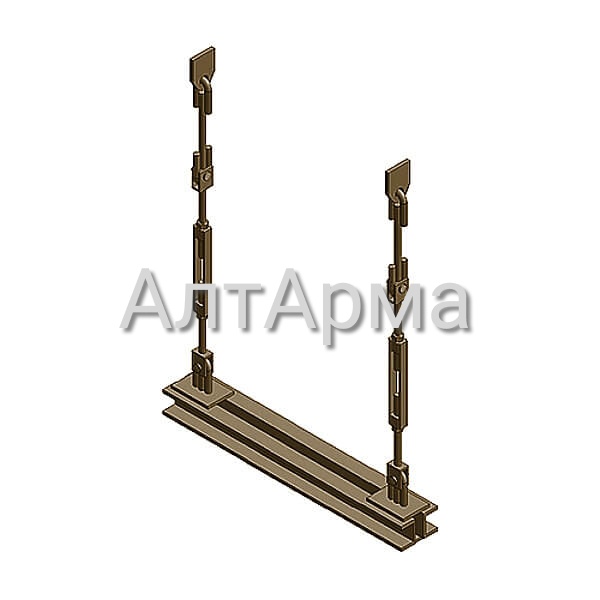

Завод АлтАрма производит подвески по ГОСТ 16127-70. Подвески с двумя тягами, регулируемыми гайками, и опорной балкой из швеллеров тип ПГ2ш и подвески с двумя тягами, регулируемыми муфтами, и опорной балкой из швеллеров тип ПМ2ш.

Пример условного обозначения подвески с двумя тягами, регулируемыми гайками, и опорной балкой из швеллеров для стальных трубопроводов диаметром Ду = 108 мм:

  • Подвеска ПГ2ш-108 ГОСТ 16127—70

То же, регулируемыми муфтами, с соединением сваркой тяг подвески и опорной конструкции:

  • Подвеска ПМ2ш-108 ГОСТ 16127—70

То же, регулируемыми муфтами, с шарнирным соединением тяг подвески и опорной конструкции:

  • Подвеска ПМ2ш-Шр-108 ГОСТ 16127—70

Подвески ПМ2ш и ПГ2ш для горизонтальных трубопроводов ГОСТ 16127-70. Страница 1
Подвески ПМ2ш и ПГ2ш для горизонтальных трубопроводов ГОСТ 16127-70. Страница 2
Подвески ПМ2ш и ПГ2ш для горизонтальных трубопроводов ГОСТ 16127-70. Страница 3
Подвески ПМ2ш и ПГ2ш для горизонтальных трубопроводов ГОСТ 16127-70. Страница 4
