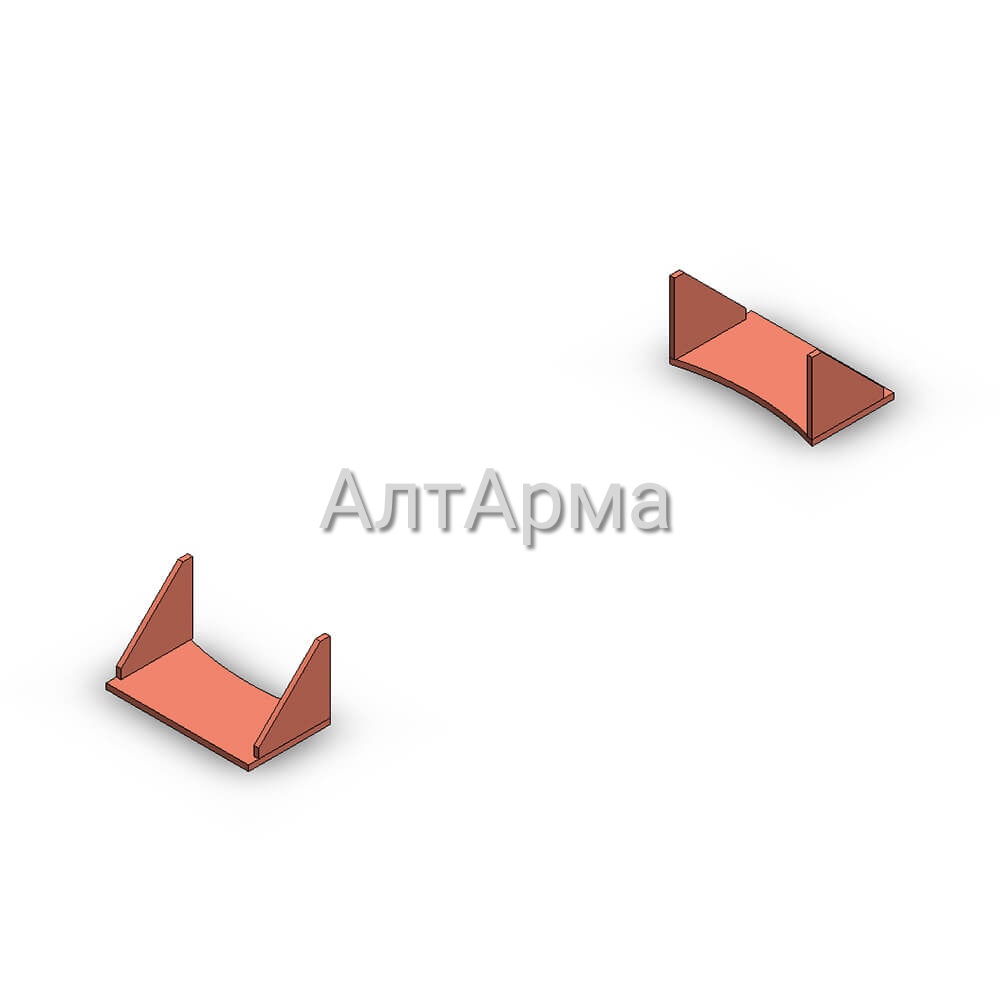

Опора вертикальных трубопроводов. Тип ВП
Собственное производство
Сертификат и паспорт качества
на продукцию
на продукцию
Контроль ОТК на всех,
этапах производства
этапах производства
Доставка во все,
регионы России и СНГ
регионы России и СНГ
Бесплатная доставка до терминала транспортной компанией
Быстрый расчёт заявок
Специальные цены и скидки на объёмы
Консультация по техническим вопросам
Описание
| Обозначение | Исполнение | Длина корпуса, мм | Высота корпуса, мм. | Толщина материала, мм | Масса, кг. |
|---|---|---|---|---|---|
| 57-ВП-А1 | А1 /АС1 | 100 | 100 | 3 | 0,8 |
| 57-ВП-А2 | А2 / АС2 | 150 | 100 | 3 | 1,2 |
| 76-ВП-А1 | А1 /АС1 | 100 | 100 | 3 | 0,8 |
| 76-ВП-А2 | А2 / АС2 | 150 | 100 | 3 | 1,2 |
| 89-ВП-А1 | А1 /АС1 | 100 | 100 | 3 | 0,8 |
| 89-ВП-А2 | А2 / АС2 | 150 | 100 | 3 | 1,2 |
| 108-ВП-А1 | А1 /АС1 | 100 | 150 | 4 | 1,8 |
| 108-ВП-А2 | А2 / АС2 | 250 | 150 | 4 | 4,4 |
| 133-ВП-А1 | А1 /АС1 | 100 | 150 | 4 | 1,8 |
| 133-ВП-А2 | А2 / АС2 | 250 | 150 | 4 | 4,4 |
| 159-ВП-А1 | А1 /АС1 | 100 | 150 | 4 | 1,8 |
| 159-ВП-А2 | А2 / АС2 | 250 | 150 | 4 | 4,4 |
| 219-ВП-А1 | А1 /АС1 | 100 | 150 | 4 | 1,8 |
| 219-ВП-Б1 | Б1 / БС1 | 100 | 150 | 4 | 3,4 |
| 219-ВП-А2 | А2 / АС2 | 250 | 150 | 4 | 4,4 |
| 219-ВП-Б2 | Б2 / БС2 | 250 | 150 | 4 | 6,0 |
| 273-ВП-А1 | А1 /АС1 | 150 | 200 | 6 | 6,8 |
| 273-ВП-Б1 | Б1 / БС1 | 150 | 200 | 6 | 14,2 |
| 273-ВП-А2 | А2 / АС2 | 300 | 200 | 6 | 13,2 |
| 273-ВП-Б2 | Б2 / БС2 | 300 | 200 | 6 | 20,6 |
| 325-ВП-А1 | А1 /АС1 | 150 | 200 | 6 | 6,8 |
| 325-ВП-Б1 | Б1 / БС1 | 150 | 200 | 6 | 14,2 |
| 325-ВП-А2 | А2 / АС2 | 300 | 200 | 6 | 13,2 |
| 325-ВП-Б2 | Б2 / БС2 | 300 | 200 | 6 | 20,6 |
| 377-ВП-А1 | А1 /АС1 | 150 | 200 | 6 | 6,8 |
| 377-ВП-Б1 | Б1 / БС1 | 150 | 200 | 6 | 14,2 |
| 377-ВП-А2 | А2 / АС2 | 300 | 200 | 6 | 13,2 |
| 377-ВП-Б2 | Б2 / БС2 | 300 | 200 | 6 | 20,6 |
| 426-ВП-А1 | А1 /АС1 | 150 | 200 | 6 | 6,8 |
| 426-ВП-Б1 | Б1 / БС1 | 150 | 200 | 6 | 14,2 |
| 426-ВП-А2 | А2 / АС2 | 300 | 200 | 6 | 13,2 |
| 426-ВП-Б2 | Б2 / БС2 | 300 | 200 | 6 | 20,6 |
| 530-ВП-А1 | А1 /АС1 | 200 | 300 | 8 | 14,8 |
| 530-ВП-Б1 | Б1 / БС1 | 200 | 300 | 8 | 28,0 |
| 530-ВП-А2 | А2 / АС2 | 350 | 300 | 8 | 25,2 |
| 530-ВП-Б2 | Б2 / БС2 | 350 | 300 | 8 | 38,4 |
| 630-ВП-А1 | А1 /АС1 | 200 | 300 | 8 | 14,8 |
| 630-ВП-Б1 | Б1 / БС1 | 200 | 300 | 8 | 28,0 |
| 630-ВП-А2 | А2 / АС2 | 350 | 300 | 8 | 25,2 |
| 630-ВП-Б2 | Б2 / БС2 | 350 | 300 | 8 | 38,4 |
| 820-ВП-А1 | А1 /АС1 | 200 | 300 | 8 | 14,8 |
| 820-ВП-Б1 | Б1 / БС1 | 200 | 300 | 8 | 28,0 |
| 820-ВП-А2 | А2 / АС2 | 350 | 300 | 8 | 25,2 |
| 820-ВП-Б2 | Б2 / БС2 | 350 | 300 | 8 | 38,4 |
| 1020-ВП-А1 | А1 /АС1 | 200 | 300 | 8 | 14,8 |
| 1020-ВП-Б1 | Б1 / БС1 | 200 | 300 | 8 | 28,0 |
| 1020-ВП-А2 | А2 / АС2 | 350 | 300 | 8 | 25,2 |
| 1020-ВП-Б2 | Б2 / БС2 | 350 | 300 | 8 | 38,4 |
| 1220-ВП-А1 | А1 /АС1 | 300 | 400 | 10 | 32,4 |
| 1220-ВП-Б1 | Б1 / БС1 | 300 | 400 | 10 | 54 |
| 1220-ВП-А2 | А2 / АС2 | 450 | 400 | 10 | 37,6 |
| 1220-ВП-Б2 | Б2 / БС2 | 450 | 400 | 10 | 59,4 |
| 1420-ВП-А1 | А1 /АС1 | 300 | 400 | 10 | 32,4 |
| 1420-ВП-Б1 | Б1 / БС1 | 300 | 400 | 10 | 54 |
| 1420-ВП-А2 | А2 / АС2 | 450 | 400 | 10 | 37,6 |
| 1420-ВП-Б2 | Б2 / БС2 | 450 | 400 | 10 | 59,4 |
Техническая документация
Опоры вертикальных трубопроводов (ВП) предназначены для крепления стальных технологических трубопроводов с различным наружным диаметром и различного назначения. Изготавливаются в соответствии с ОСТ 36-146-88 и ТУ-04698606-001-04 «Опоры трубопроводов».
Таблица размеров
