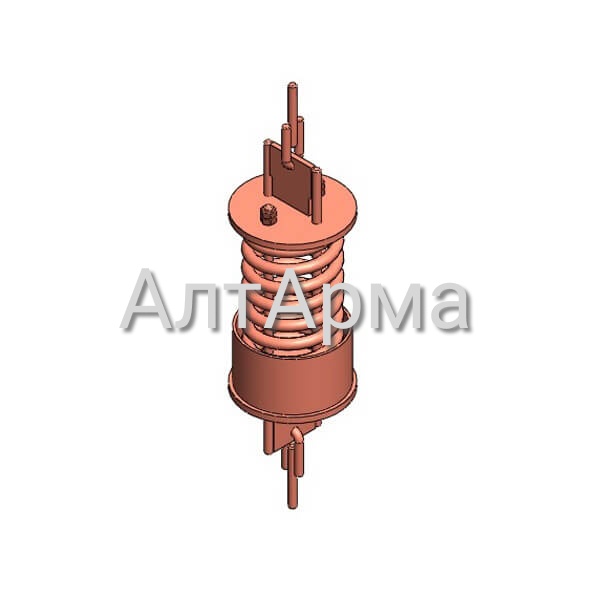

Главная — Продукция — Опоры трубопроводов — ОСТ 34.10.610-93 - ОСТ 34.10.745-93 — Блок пружинный ОСТ 34-10-743-93
Фильтры

Описание

№ Наименование Допускаемая нагрузка, кН Высота блока, мм Масса изделия, кг Стоимость за ед., руб.*
на блок на пружину
1 01 ОСТ 34-10-743-93 4,5 1,26 565 9,9
2 02 ОСТ 34-10-743-93 4,5 2,73 565 11,1
3 03 ОСТ 34-10-743-93 15 5,24 670 20,8
4 04 ОСТ 34-10-743-93 15 8,00 670 22,6
5 05 ОСТ 34-10-743-93 24 11,67 750 32,1
6 06 ОСТ 34-10-743-93 24 16,34 750 34,5
7 07 ОСТ 34-10-743-93 24 19,66 750 40,0
8 08 ОСТ 34-10-743-93 34 26,34 760 58,3
9 09 ОСТ 34-10-743-93 48 32,60 930 78,9
10 10 ОСТ 34-10-743-93 48 40,00 930 84,3
11 11 ОСТ 34-10-743-93 55 48,60 930 102,5
12 12 ОСТ 34-10-743-93 68 58,45 950 118,5
13 13 ОСТ 34-10-743-93 4,5 1,26 434 8,0
14 14 ОСТ 34-10-743-93 4,5 2,73 434 8,6
15 15 ОСТ 34-10-743-93 15 5,24 540 15,9
16 16 ОСТ 34-10-743-93 15 8,00 540 17,0
17 17 ОСТ 34-10-743-93 24 11,67 580 24,6
18 18 ОСТ 34-10-743-93 24 16,34 580 26,0
19 19 ОСТ 34-10-743-93 24 19,66 580 29,2
20 20 ОСТ 34-10-743-93 34 26,34 590 44,1
21 21 ОСТ 34-10-743-93 48 32,60 680 56,4
22 22 ОСТ 34-10-743-93 48 40,00 680 59,5
23 23 ОСТ 34-10-743-93 55 48,60 680 73,5
24 24 ОСТ 34-10-743-93 68 58,45 720 86,7

Траверса с тягами по ОСТ 34.10.743-93

№ Наименование Исп. Для пружин с нагрузкой Кн (кгс) d d₁ L b h А а не более g (Пред. Откл. ±1) Масса, кг Стоимость за ед. руб.*
Номин. Пред. Откл.
1 1 - 01 ОСТ 34-10-743-93 1 1,26 (128) 12,0 14,0 400,0 50,0 17,0 76 ±1 10 2 0,90
2 1 - 02 ОСТ 34-10-743-93 2 1,26 (128) 12,0 14,0 400,0 140,0 17,0 76 ±1 10 2 1,30
3 1 - 03 ОСТ 34-10-743-93 1 1,26 (128) 12,0 14,0 500,0 50,0 17,0 76 ±1 10 2 1,00
4 1 - 04 ОСТ 34-10-743-93 2 1,26 (128) 12,0 14,0 500,0 140,0 17,0 76 ±1 10 2 1,40
5 1 - 05 ОСТ 34-10-743-93 1 2,73 (278) 12,0 14,0 650,0 50,0 17,0 76 ±1 10 2 1,30
6 1 - 06 ОСТ 34-10-743-93 2 2,73 (278) 12,0 14,0 650,0 140,0 17,0 76 ±1 10 2 1,70
7 1 - 07 ОСТ 34-10-743-93 1 2,73 (278) 12,0 14,0 800,0 50,0 17,0 76 ±1 10 2 1,60
8 1 - 08 ОСТ 34-10-743-93 2 2,73 (278) 12,0 14,0 800,0 140,0 17,0 76 ±1 10 2 2,00
9 1 - 09 ОСТ 34-10-743-93 1 5,24 (234) 16,0 18,0 450,0 56,0 20,0 92 ±1 12 2 1,80
10 1 - 10 ОСТ 34-10-743-93 2 5,24 (234) 16,0 18,0 450,0 140,0 20,0 92 ±1 12 2 2,40
11 1 - 11 ОСТ 34-10-743-93 1 5,24 (234) 16,0 18,0 600,0 56,0 20,0 92 ±1 12 2 2,30
12 1 - 12 ОСТ 34-10-743-93 2 8,00 (816) 16,0 18,0 600,0 140,0 20,0 92 ±1 12 2 2,90
13 1 - 13 ОСТ 34-10-743-93 1 8,00 (816) 16,0 18,0 750,0 56,0 20,0 92 ±1 12 2 2,80
14 1 - 14 ОСТ 34-10-743-93 2 8,00 (816) 16,0 18,0 750,0 140,0 20,0 92 ±1 12 2 3,30
15 1 - 15 ОСТ 34-10-743-93 1 8,00 (816) 16,0 18,0 900,0 56,0 20,0 92 ±1 12 2 3,20
16 1 - 16 ОСТ 34-10-743-93 2 8,00 (816) 16,0 18,0 900,0 140,0 20,0 92 ±1 12 2 3,80
17 1 - 17 ОСТ 34-10-743-93 1 8,00 (816) 16,0 23,0 500,0 63,0 25,0 92 ±1 12 1 2,10
18 1 - 18 ОСТ 34-10-743-93 2 8,00 (816) 16,0 23,0 500,0 160,0 25,0 92 ±1 12 1 3,10
19 1 - 19 ОСТ 34-10-743-93 1 11,67 (1190) 16,0 23,0 650,0 63,0 25,0 92 ±1 12 1 2,60
20 1 - 20 ОСТ 34-10-743-93 2 16,34 (1666) 16,0 23,0 650,0 160,0 25,0 92 ±1 12 1 3,50
21 1 - 21 ОСТ 34-10-743-93 1 19,66 (2005) 16,0 23,0 850,0 63,0 25,0 92 ±1 12 1 3,20
22 1 - 22 ОСТ 34-10-743-93 2 19,66 (2005) 16,0 23,0 850,0 160,0 25,0 92 ±1 12 1 4,10
23 1 - 23 ОСТ 34-10-743-93 1 19,66 (2005) 16,0 23,0 900,0 63,0 25,0 92 ±1 12 1 3,30
24 1 - 24 ОСТ 34-10-743-93 2 19,66 (2005) 16,0 23,0 900,0 160,0 25,0 92 ±1 12 1 4,30
25 1 - 25 ОСТ 34-10-743-93 1 19,66 (2005) 16,0 23,0 1000,0 63,0 25,0 92 ±1 12 1 3,70
26 1 - 26 ОСТ 34-10-743-93 2 19,66 (2005) 16,0 23,0 1000,0 160,0 25,0 92 ±1 12 1 4,60
27 1 - 27 ОСТ 34-10-743-93 1 19,66 (2005) 16,0 23,0 1100,0 63,0 25,0 92 ±1 12 1 4,00
28 1 - 28 ОСТ 34-10-743-93 2 19,66 (2005) 16,0 23,0 1100,0 160,0 25,0 92 ±1 12 1 4,90
29 1 - 29 ОСТ 34-10-743-93 1 26,34 (2686) 20,0 27,0 500,0 63,0 30,0 108 ±1,5 14 2 3,00
30 1 - 30 ОСТ 34-10-743-93 2 26,34 (2686) 20,0 27,0 500,0 160,0 30,0 108 ±1,5 14 2 4,10
31 1 - 31 ОСТ 34-10-743-93 1 26,34 (2686) 20,0 27,0 700,0 63,0 30,0 108 ±1,5 14 2 4,10
32 1 - 32 ОСТ 34-10-743-93 2 26,34 (2686) 20,0 27,0 700,0 160,0 30,0 108 ±1,5 14 2 5,10
33 1 - 33 ОСТ 34-10-743-93 1 26,34 (2686) 20,0 27,0 950,0 63,0 30,0 108 ±1,5 14 2 5,30
34 1 - 34 ОСТ 34-10-743-93 2 26,34 (2686) 20,0 27,0 950,0 160,0 30,0 108 ±1,5 14 2 6,30
35 1 - 35 ОСТ 34-10-743-93 1 26,34 (2686) 20,0 27,0 1100,0 63,0 30,0 108 ±1,5 14 2 6,00
36 1 - 36 ОСТ 34-10-743-93 2 26,34 (2686) 20,0 27,0 1100,0 160,0 30,0 108 ±1,5 14 2 7,10
37 1 - 37 ОСТ 34-10-743-93 1 32,60 (3325) 20,0 33,0 600,0 80,0 40,0 108 ±1,5 14 2 4,00
38 1 - 38 ОСТ 34-10-743-93 2 32,60 (3325) 20,0 33,0 600,0 180,0 40,0 108 ±1,5 14 2 5,30
39 1 - 39 ОСТ 34-10-743-93 1 32,60 (3325) 20,0 33,0 800,0 80,0 40,0 108 ±1,5 14 2 5,00
40 1 - 40 ОСТ 34-10-743-93 2 32,60 (3325) 20,0 33,0 800,0 180,0 40,0 108 ±1,5 14 2 6,30
41 1 - 41 ОСТ 34-10-743-93 1 40,00 (4060) 20,0 33,0 100,0 80,0 40,0 108 ±1,5 14 2 6,50
42 1 - 42 ОСТ 34-10-743-93 2 40,00 (4060) 20,0 33,0 1100,0 180,0 40,0 108 ±1,5 14 2 7,80
43 1 - 43 ОСТ 34-10-743-93 1 40,00 (4060) 20,0 33,0 1350,0 80,0 40,0 108 ±1,5 14 2 7,70
44 1 - 44 ОСТ 34-10-743-93 2 40,00 (4060) 20,0 33,0 1350,0 180,0 40,0 108 ±1,5 14 2 9,00
45 1 - 45 ОСТ 34-10-743-93 1 48,60 (4955) 24,0 33,0 600,0 80,0 40,0 108 ±1,5 16 2 5,30
46 1 - 46 ОСТ 34-10-743-93 2 48,60 (4955) 24,0 33,0 600,0 180,0 40,0 108 ±1,5 16 2 6,50
47 1 - 47 ОСТ 34-10-743-93 1 48,60 (4955) 24,0 33,0 850,0 80,0 40,0 108 ±1,5 16 2 7,00
48 1 - 48 ОСТ 34-10-743-93 2 48,60 (4955) 24,0 33,0 850,0 180,0 40,0 108 ±1,5 16 2 8,30
49 1 - 49 ОСТ 34-10-743-93 1 48,60 (4955) 24,0 33,0 1200,0 80,0 40,0 108 ±1,5 16 2 9,50
50 1 - 50 ОСТ 34-10-743-93 2 48,60 (4955) 24,0 33,0 1200,0 180,0 40,0 108 ±1,5 16 2 10,80
51 1 - 51 ОСТ 34-10-743-93 1 48,60 (4955) 24,0 33,0 1400,0 80,0 40,0 108 ±1,5 16 2 10,90
52 1 - 52 ОСТ 34-10-743-93 2 48,60 (4955) 24,0 33,0 1400,0 180,0 40,0 108 ±1,5 16 2 12,20
53 1 - 53 ОСТ 34-10-743-93 1 58,45 (5960) 24,0 39,0 600,0 90,0 45,0 130 ±1,5 16 2 5,70
54 1 - 54 ОСТ 34-10-743-93 2 58,45 (5960) 24,0 39,0 600,0 180,0 45,0 130 ±1,5 16 2 7,10
55 1 - 55 ОСТ 34-10-743-93 1 58,45 (5960) 24,0 39,0 850,0 90,0 45,0 130 ±1,5 16 2 7,50
56 1 - 56 ОСТ 34-10-743-93 2 58,45 (5960) 24,0 39,0 850,0 180,0 45,0 130 ±1,5 16 2 8,80
57 1 - 57 ОСТ 34-10-743-93 1 58,45 (5960) 24,0 39,0 1200,0 90,0 45,0 130 ±1,5 16 2 9,90
58 1 - 58 ОСТ 34-10-743-93 2 58,45 (5960) 24,0 39,0 1200,0 180,0 45,0 130 ±1,5 16 2 11,30
59 1 - 59 ОСТ 34-10-743-93 1 58,45 (5960) 24,0 39,0 1400,0 90,0 45,0 130 ±1,5 16 2 11,40
60 1 - 60 ОСТ 34-10-743-93 2 58,45 (5960) 24,0 39,0 1400,0 180,0 45,0 130 ±1,5 16 2 12,70

Траверса по ОСТ 34.10.743-93

№ Наименование Исп. d (пред. Откл. Н 14) h L l В b S e c c₁ Масса, кг Стоимость за ед. руб.*
1 1 - 2 - 01 ОСТ 34-10-743-93 1 14 17,0 64,0 55,0 --- 50 8 1±0,5 2 3 0,17
2 1 - 2 - 02 ОСТ 34-10-743-93 2 14 17,0 64,0 55,0 140 50 8 1±0,5 2 3 0,48
3 1 - 2 - 03 ОСТ 34-10-743-93 1 16 20,0 76,0 55,0 --- 56 12 1±0,5 4 5 0,32
4 1 - 2 - 04 ОСТ 34-10-743-93 2 16 20,0 76,0 55,0 140 56 12 1±0,5 4 5 0,75
5 1 - 2 - 05 ОСТ 34-10-743-93 1 23 25,0 76,0 55,0 --- 63 16 1±0,5 4 5 0,44
6 1 - 2 - 06 ОСТ 34-10-743-93 2 23 25,0 76,0 55,0 160 63 16 1±0,5 4 5 1,10
7 1 - 2 - 07 ОСТ 34-10-743-93 1 27 30,0 88,0 65,0 --- 63 16 1±0,5 4 5 0,51
8 1 - 2 - 08 ОСТ 34-10-743-93 2 27 30,0 88,0 65,0 160 63 16 1±0,5 4 5 1,30
9 1 - 2 - 09 ОСТ 34-10-743-93 1 33 40,0 88,0 65,0 --- 80 20 2±0,5 5 6 0,77
10 1 - 2 - 10 ОСТ 34-10-743-93 2 33 40,0 88,0 65,0 180 80 20 2±0,5 5 6 1,79
11 1 - 2 - 11 ОСТ 34-10-743-93 1 33 40,0 84,0 65,0 --- 80 20 2±0,5 5 6 0,72
12 1 - 2 - 12 ОСТ 34-10-743-93 2 33 40,0 84,0 65,0 180 80 20 2±0,5 5 6 1,74
13 1 - 2 - 13 ОСТ 34-10-743-93 1 39 45,0 106,0 80,0 --- 90 20 2±0,5 5 6 1,09
14 1 - 2 - 14 ОСТ 34-10-743-93 2 39 45,0 106,0 80,0 180 90 20 2±0,5 5 6 2,22

Стакан по ОСТ 34.10.743-93

№ Наименование Для пружин Дн S D d L L₁ А К² Масса, кг Стоимость за ед. руб.*
с нагрузкой Кн (кгс) с прогибом
Исполнение 1
1 2 - 01 ОСТ 34-10-743-93 1,26 (128) 70 133 4 150 14 85 75 76 6 2,60
2 2 - 02 ОСТ 34-10-743-93 1,26 (128) 140 133 4 150,0 14,0 140,0 130,0 76,0 6 3,30
3 2 - 03 ОСТ 34-10-743-93 2,73 (278) 70 133 4 150,0 14,0 95,0 85,0 76,0 6 2,70
4 2 - 04 ОСТ 34-10-743-93 2,73 (278) 140 133 4 150,0 14,0 160,0 150,0 76,0 6 3,60
5 2 - 05 ОСТ 34-10-743-93 5,24 (534) 70 160 4 180,0 18,0 112,0 100,0 92,0 6 4,60
6 2 - 06 ОСТ 34-10-743-93 8,00 (816) 140 160 4 180,0 18,0 192,0 180,0 92,0 6 5,90
7 2 - 07 ОСТ 34-10-743-93 11,67 (1190) 70 180 6 200,0 18,0 146,0 130,0 92,0 6 8,20
8 2 - 08 ОСТ 34-10-743-93 16,34 (1666) 140 180 6 200,0 18,0 236,0 220,0 92,0 6 10,50
9 2 - 09 ОСТ 34-10-743-93 19,66 (2005) 70 180 6 200,0 18,0 176,0 160,0 92,0 6 9,00
10 2 - 10 ОСТ 34-10-743-93 19,66 (2005) 140 180 6 200,0 18,0 296,0 280,0 92,0 6 12,10
11 2 - 11 ОСТ 34-10-743-93 26,34 (2686) 70 219 7 250,0 23,0 175,0 155,0 108,0 8 13,70
12 2 - 12 ОСТ 34-10-743-93 26,34 (2686) 140 219 7 250,0 23,0 280,0 260,0 108,0 8 17,00
13 2 - 13 ОСТ 34-10-743-93 32,60 (3325) 70 225 6 250,0 23,0 230,0 210,0 108,0 8 15,70
14 2 - 14 ОСТ 34-10-743-93 40,00 (4080) 140 225 6 250,0 23,0 400,0 380,0 108,0 8 21,10
15 2 - 15 ОСТ 34-10-743-93 48,60 (4955) 70 245 6 290,0 27,0 255,0 235,0 108,0 8 20,10
16 2 - 16 ОСТ 34-10-743-93 48,60 (4955) 140 245 6 290,0 27,0 430,0 410,0 108,0 8 26,20
17 2 - 17 ОСТ 34-10-743-93 58,46 (5960) 70 265 6 290,0 27,0 240,0 215,0 130,0 8 23,00
18 2 - 18 ОСТ 34-10-743-93 58,46 (5960) 140 265 6 290,0 27,0 395,0 370,0 130,0 8 28,90
Исполнение 2
19 2 - 19 ОСТ 34-10-743-93 1,26 (128) 70 89 3,5 120,0 13,0 85,0 75,0 - - 4 1,45
20 2 - 20 ОСТ 34-10-743-93 1,26 (128) 140 89 3,5 120,0 13,0 140,0 130,0 - - 4 1,82
21 2 - 21 ОСТ 34-10-743-93 2,73 (278) 70 89 3,5 120,0 13,0 95,0 85,0 - - 4 1,49
22 2 - 22 ОСТ 34-10-743-93 2,73 (278) 140 89 3,5 120,0 13,0 160,0 150,0 - - 4 1,96
23 2 - 23 ОСТ 34-10-743-93 5,24 (534) 70 108 4 160,0 18,0 112,0 100,0 - - 6 2,93
24 2 - 24 ОСТ 34-10-743-93 8,00 (816) 140 108 4 160,0 18,0 192,0 180,0 - - 6 3,80
25 2 - 25 ОСТ 34-10-743-93 11,67 (1190) 70 108 4 160,0 22,0 146,0 130,0 - - 6 3,81
26 2 - 26 ОСТ 34-10-743-93 16,34 (1666) 140 108 4 160,0 22,0 236,0 220,0 - - 6 4,84
27 2 - 27 ОСТ 34-10-743-93 19,66 (2005) 70 108 4 160,0 22,0 176,0 160,0 - - 6 4,12
28 2 - 2
