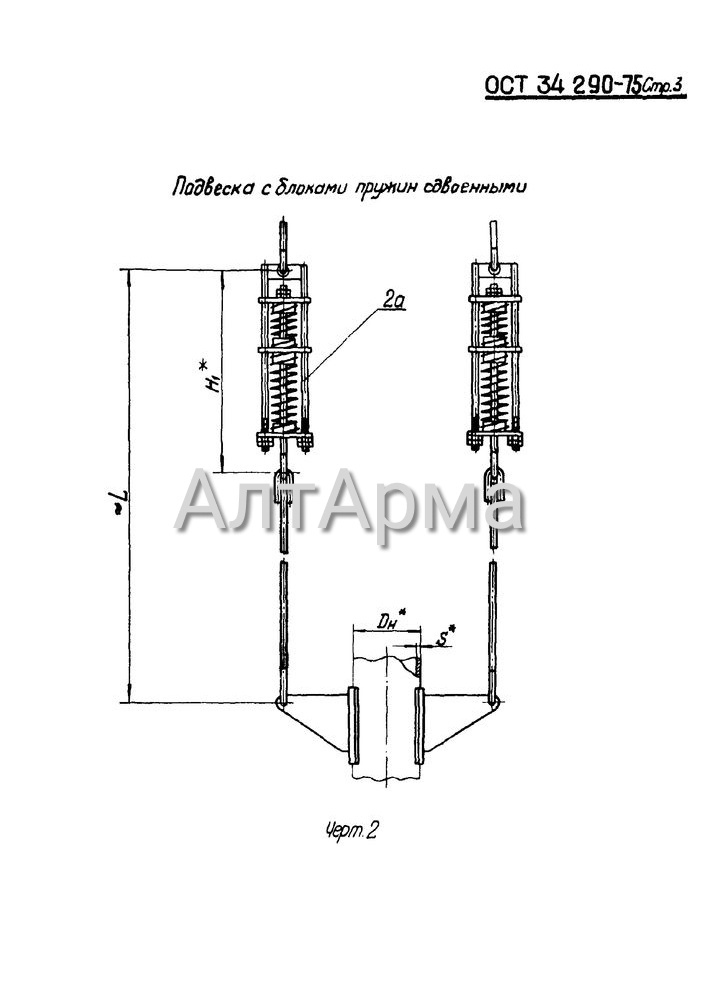

Главная — Продукция — Опоры трубопроводов — ОСТ 34-256-75 - ОСТ 34-297-75: Опоры и подвески станционных трубопроводов — Подвески пружинные на плавниках ОСТ 34 290-75
Фильтры

Описание

Обозначение подвесок Для трубопроводов Допускаемая нагрузка, кгс А L₂ l l₁ B B₁ H d b h k
на подвеску при разгруженной пружине на пружину
Дн S не менее
С прогибом пружины λ="70
01 ОСТ 34 290-75 57" 3 250 128 440 510 35 50 30 120 150 12 10 7 6
03 ОСТ 34 290-75 76 3 250 128 460 510 35 50 30 120 150 12 10 7 6
05 ОСТ 34 290-75 89 3 250 128 470 510 35 50 50 120 150 12 10 7 6
07 ОСТ 34 290-75 108 4 350 128 495 510 35 50 50 120 180 12 10 7 6
09 ОСТ 34 290-75 133 4 650 278 580 510 35 50 60 120 260 12 10 7 6
11 ОСТ 34 290-75 159 4,5 650 278 605 510 35 50 80 120 260 12 10 7 6
13 ОСТ 34 290-75 219 6 1250 534 665 610 45 70 100 150 300 16 12 9 8
15 ОСТ 34 290-75 273 6 1230 534 740 610 45 70 120 150 320 16 12 9 8
17 ОСТ 34 290-75 325 6 1100 534 790 610 45 70 140 150 320 16 12 9 8
19 ОСТ 34 290-75 325 8 1600 816 885 610 45 70 140 150 350 16 12 9 8
21 ОСТ 34 290-75 377 9 1760 816 940 610 45 70 140 150 360 16 12 9 8
23 ОСТ 34 290-75 377 9 2600 1190 945 610 45 70 140 150 400 16 12 9 8
25 ОСТ 34 290-75 426 7 1850 816 1050 610 45 70 160 150 500 16 12 9 8
27 ОСТ 34 290-75 426 9 2650 1190 1050 610 45 70 160 150 500 16 12 9 8
29 ОСТ 34 290-75 478 7 1600 816 1105 610 45 70 200 150 500 16 12 9 8
31 ОСТ 34 290-75 478 8 2600 1190 1110 610 45 70 200 150 500 16 12 9 8
33 ОСТ 34 290-75 530 8 2400 1190 1150 610 45 70 250 150 500 16 12 9 8
35 ОСТ 34 290-75 630 9 2400 1190 1250 610 45 70 250 150 500 16 12 9 8
С прогибом пружины λ="140
02 ОСТ 34 290-75 57 3 250 128 440 510 35 50 30 120 150 12 10 7 6
04 ОСТ 34 290-75 76 3 250 128 460 510 35 50 30 120 150 12 10 7 6
06 ОСТ 34 209-75 89 3 250 128 470 510 35 50 50 120 150 12 10 7 6
08 ОСТ 34 290-75 108 4 350 128 495 510 35 50 50 120 180 12 10 7 6
10 ОСТ 34 290-75 133 4 650 278 580 510 35 50 60 120 260 12 10 7 6
12 ОСТ 34 290-75 159 4,5 650 278 605 510 35 50 80 120 260 12 10 7 6
14 ОСТ 34 290-75 219 6 1250 534 665 610 45 70 100 150 300 16 12 9 8
16 ОСТ 34 290-75 273 6 1230 534 740 610 45 70 120 150 320 16 12 9 8
18 ОСТ 34 290-75 325 6 1100 534 790 610 45 70 140 150 320 16 12 9 8
20 ОСТ 34 290-75 325 8 1600 816 885 610 45 70 140 150 350 16 12 9 8
22 ОСТ 34 290-75 377 9 1760 816 940 610 45 70 140 150 360 16 12 9 8
24 ОСТ 34 290-75 377 9 2600 1190 945 610 45 70 140 150 400 16 12 9 8
26 ОСТ 34 290-75 426 7 1850 816 1050 610 45 70 160 150 500 16 12 9 8
28 ОСТ 34 290-75 426 9 2650 1190 1050 610 45 70 160 150 500 16 12 9 8
30 ОСТ 34 290-75 478 7 1600 816 1105 610 45 70 200 150 500 16 12 9 8
32 ОСТ 34 290-75 478 8 2600 1190 1110 610 45 70 200 150 500 16 12 9 8
34 ОСТ 34 290-75 530 8 2400 1190 1150 610 45 70 250 150 500 16 12 9 8
36 ОСТ 34 290-75 630 9 2400 1190 1250 610 45 70 250 150 500 16 12 9 8
С прогибом пружины λ=210
37 ОСТ 34 290-75 57 3 250 128 440 510 35 50 30 120 150 12 10 7 6
39 ОСТ 34 290-75 76 3 250 128 460 510 35 50 30 120 150 12 10 7 6
41" ОСТ 34 290-75 89 3 250 128 470 510 35 50 50 120 150 12 10 7 6
43 ОСТ 34 290-75 108 4 350 128 495 510 35 50 50 120 180 12 10 7 6
45 ОСТ 34 290-75 133 4 650 278 580 510 35 50 60 120 260 12 10 7 6
47 ОСТ 34 290-75 159 4,5 650 278 605 510 35 50 80 120 260 12 10 7 6
49 ОСТ 34 290-75 219 6 1250 534 665 610 45 70 100 150 300 16 12 9 8
51 ОСТ 34 290-75 273 6 1230 534 740 610 45 70 120 150 320 16 12 9 8
53 ОСТ 34 290-75 325 6 1100 534 790 610 45 70 140 150 320 16 12 9 8
55 ОСТ 34 290-75 325 8 1600 816 885 610 45 70 140 150 350 16 12 9 8
57 ОСТ 34 290-75 377 9 1760 816 940 610 45 70 140 150 360 16 12 9 8
59 ОСТ 34 290-75 377 9 2600 1190 945 610 45 70 140 150 400 16 12 9 8
61 ОСТ 34 290-75 426 7 1850 816 1050 610 45 70 160 150 500 16 12 9 8
63 ОСТ 34 290-75 426 9 2650 1190 1050 610 45 70 160 150 500 16 12 9 8
65 ОСТ 34 290-75 478 7 1600 816 1105 610 45 70 200 150 500 16 12 9 8
67 ОСТ 34 290-75 478 8 2600 1190 1110 610 45 70 200 150 500 16 12 9 8
69 ОСТ 34 290-75 530 8 2400 1190 1150 610 45 70 250 150 500 16 12 9 8
71 ОСТ 34 290-75 630 9 2400 1190 1250 610 45 70 250 150 500 16 12 9 8
С прогибом пружины λ="280
38 ОСТ 34 290-75 57 3 250 128 440 510 35 50 30 120 150 12" 10 7 6
40 ОСТ 34 290-75 76 3 250 128 460 510 35 50 30 120 150 12 10 7 6
42 ОСТ 34 290-75 89 3 250 128 470 510 35 50 50 120 150 12 10 7 6
44 ОСТ 34 290-75 108 4 350 128 495 510 35 50 50 120 180 12 10 7 6
46 ОСТ 34 290-75 133 4 650 278 580 510 35 50 60 120 260 12 10 7 6
48 ОСТ 34 290-75 159 4,5 650 278 605 510 35 50 80 120 260 12 10 7 6
50 ОСТ 34 290-75 219 6 1250 534 665 610 45 70 100 150 300 16 12 9 8
52 ОСТ 34 290-75 273 6 1230 534 740 610 45 70 120 150 320 16 12 9 8
54 ОСТ 34 290-75 325 6 1100 534 790 610 45 70 140 150 320 16 12 9 8
56 ОСТ 34 290-75 325 8 1600 816 885 610 45 70 140 150 350 16 12 9 8
58 ОСТ 34 290-75 377 9 1760 816 940 610 45 70 140 150 360 16 12 9 8
60 ОСТ 34 290-75 377 9 2600 1190 945 610 45 70 140 150 400 16 12 9 8
62 ОСТ 34 290-75 426 7 1850 816 1050 610 45 70 160 150 500 16 12 9 8
64 ОСТ 34 290-75 426 9 2650 1190 1050 610 45 70 160 150 500 16 12 9 8
66 ОСТ 34 290-75 478 7 1600 816 1105 610 45 70 200 150 500 16 12 9 8
68 ОСТ 34 290-75 478 8 2600 1190 1110 610 45 70 200 150 500 16 12 9 8
70 ОСТ 34 290-75 530 8 2400 1190 1150 610 45 70 250 150 500 16 12 9 8
72 ОСТ 34 290-75 630 9 2400 1190 1250 610 45 70 250 150 500 16 12 9 8

Техническая документация

ОСТ 34 290-75. Страница 1
ОСТ 34 290-75. Страница 2
