Блоки пружин опорные ОСТ 34 296-75

Собственное производство

Сертификат и паспорт качества
на продукцию

Контроль ОТК на всех,
этапах производства

Доставка во все,
регионы России и СНГ

Бесплатная доставка до терминала транспортной компанией

Быстрый расчёт заявок

Специальные цены и скидки на объёмы

Консультация по техническим вопросам

Описание
Техническая документация

Описание

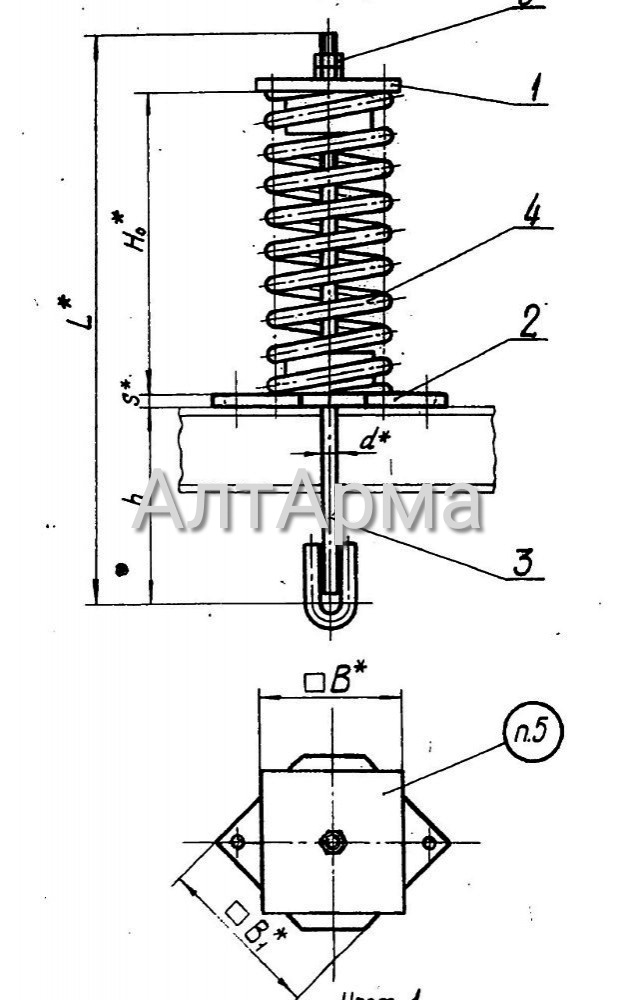

Обозначение блока пружин	Допускаемая нагрузка, кгс		Нₒ	L	d	h	В	В₁	S	Масса, кг
Обозначение блока пружин	На блок	На пружину	В свободном состоянии пружины		d	h	В	В₁	S	Масса, кг
С прогибом пружин λмах="140 мм
01" ОСТ 34 296-75	450	278	284	510	12	180	150	200	10	9,2
02 ОСТ 34 296-75	1500	534	308	610	16	210	150	200	12	14,3
03 ОСТ 34 296-75	1500	816	327	610	16	210	170	220	12	17,9
04 ОСТ 34 296-75	1500	1190	346	610	16	210	170	220	12	20,5
05 ОСТ 34 296-75	2400	1666	365	765	20	240	170	220	15	25,8
06 ОСТ 34 296-75	2400	2005	414	765	20	240	170	220	15	30
07 ОСТ 34 296-75	3400	2686	399	770	24	280	220	290	15	44,9
08 ОСТ 34 296-75	3400	3325	507	820	24	280	220	290	20	63,9
09 ОСТ 34 296-75	5500	4080	525	970	30	320	220	290	20	72,4
С прогибом пружин λмах="140 мм с усиленной тягой
10 ОСТ 34 296-75	3400	2005	414	920	24	350	220	290	16	38,7
11" ОСТ 34 296-75	5500	2686	399	970	30	380	220	290	20	52,6
12 ОСТ 34 296-75	5500	3325	507	1070	30	400	220	290	20	57,6
13 ОСТ 34 296-75	8000	4080	528	1125	36	400	220	290	25	82,4
С прогибом пружин λмах="70 мм
14 ОСТ 34 296-75	450	278	151	410	12	180	150	200	10	7",8
15 ОСТ 34 296-75	1500	534	166	460	16	210	150	200	12	11,5
16 ОСТ 34 296-75	1500	816	177	460	16	210	170	220	12	14,4
17 ОСТ 34 296-75	1500	1190	188	460	16	210	170	220	12	15,1
18 ОСТ 34 296-75	2400	1666	199	565	20	240	170	220	15	20,7
19 ОСТ 34 296-75	2400	2005	225	565	20	240	170	220	15	23
20 ОСТ 34 296-75	3400	2686	221	670	24	280	220	290	15	41,6
21 ОСТ 34 296-75	3400	3325	277	670	24	280	220	290	20	48
22 ОСТ 34 296-75	5500	4080	289	720	30	320	220	290	20	53,6
С прогибом пружин λмах="70 мм с усиленной тягой
23 ОСТ 34 296-75	3400	2005	225	670	24	350	220	290	16	40,9
24 ОСТ 34 296-75	5500	2686	221	720	30	380	220	290	20	42,4
25 ОСТ 34 296-75	5500	3325	277"	820	30	400	220	290	20	51
26 ОСТ 34 296-75	8000	4080	289	825	36	400	220	290	25	62,7
