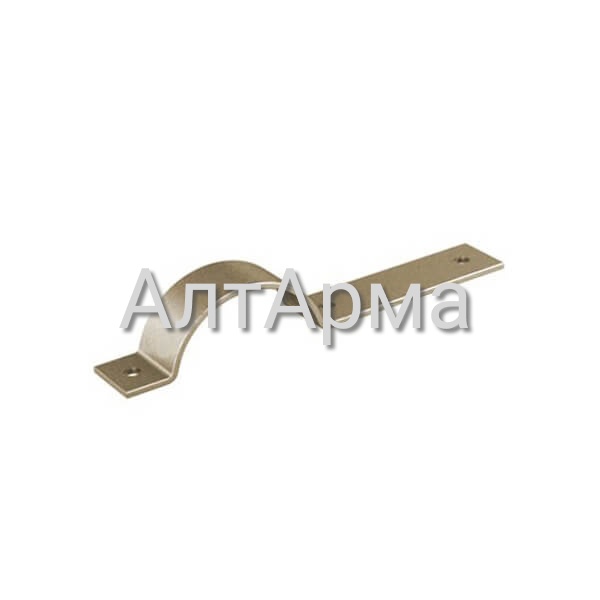

Полухомут ОСТ 24.125.114-01

Собственное производство

Сертификат и паспорт качества
на продукцию

Контроль ОТК на всех,
этапах производства

Доставка во все,
регионы России и СНГ

Бесплатная доставка до терминала транспортной компанией

Быстрый расчёт заявок

Специальные цены и скидки на объёмы

Консультация по техническим вопросам

Описание
Техническая документация

Описание

№	Наименование	Наружный диаметр	Ширина, мм	Длина, мм	Масса изделия, кг
Полухомуты для хомутовых блоков подвесок горизонтальных трубопроводов из хромомолибденованадиевых сталей
1	01 ОСТ 24.125.114	57	40	300	0,57
2	02 ОСТ 24.125.114	76	40	330	0,64
3	03 ОСТ 24.125.114	108	40	385	0,79
4	04 ОСТ 24.125.114	133	60	420	1,30
5	05 ОСТ 24.125.114	159	60	455	1,50
6	06 ОСТ 24.125.114	194	80	530	2,30
7	07 ОСТ 24.125.114	219	80	565	4,10
8	08 ОСТ 24.125.114	245	80	600	4,40
9	09 ОСТ 24.125.114	273	100	640	5,90
10	10 ОСТ 24.125.114	325	100	700	6,60
11	11 ОСТ 24.125.114	377	80	780	5,90
12	12 ОСТ 24.125.114	377	100	815	14,90
13	13 ОСТ 24.125.114	426	80	830	6,40
14	14 ОСТ 24.125.114	426	100	865	16,10
15	15 ОСТ 24.125.114	465	80	870	6,8
16	16 ОСТ 24.125.114	465	100	925	17,3
17	17 ОСТ 24.125.114	530	100	985	18,90
18	18 ОСТ 24.125.114	630	100	1095	21,40
19	19 ОСТ 24.125.114	720	100	1225	24,00
20	20 ОСТ 24.125.114	920	140	1425	40,50
Полухомуты для хомутовых блоков подвесок горизонтальных трубопроводов из из углеродистых, кремнемарганцовистых и аустенитных сталей
21	21 ОСТ 24.125.114	57	40	280	0,53
22	22 ОСТ 24.125.114	76	40	310	0,61
23	23 ОСТ 24.125.114	89	40	335	0,66
24	24 ОСТ 24.125.114	108	40	365	0,75
25	25 ОСТ 24.125.114	133	60	390	1,20
26	26 ОСТ 24.125.114	159	60	435	1,40
27	27 ОСТ 24.125.114	194	80	510	2,20
28	28 ОСТ 24.125.114	219	100	535	4,90
29	29 ОСТ 24.125.114	245	100	570	5,20
30	30 ОСТ 24.125.114	273	100	610	5,70
31	31 ОСТ 24.125.114	325	100	670	6,30
32	32 ОСТ 24.125.114	377	120	785	8,80
33	33 ОСТ 24.125.114	426	120	835	9,50
34	34 ОСТ 24.125.114	465	120	875	13,10
35	35 ОСТ 24.125.114	530	120	955	14,50
36	36 ОСТ 24.125.114	630	120	1065	16,50
37	37 ОСТ 24.125.114	720	120	1195	28,40
38	38 ОСТ 24.125.114	820	120	1295	31,40

Техническая документация

ОСТ 24.125.114-01 распространяется на полухомуты для хомутовых блоков подвесок горизонтальных трубопроводов, изготавливаемых по ОСТ 24.125.113 и предназначенных для трубопроводов ТЭС и АЭС, и устанавливает их конструкцию и размеры.

Конструкция, размеры и материал полухомутов должны соответствовать указанным на рисунке и в таблице.

Пример условного обозначения полухомута для хомутового блока подвески горизонтального трубопровода наружным диаметром 159 мм исполнения 05:

Полухомут 05 ОСТ 24.125.114

Полухомуты для горизонтальных трубопроводов ОСТ 24.125.114-01. Страница 1

Полухомуты для горизонтальных трубопроводов ОСТ 24.125.114-01. Страница 2

Полухомуты для горизонтальных трубопроводов ОСТ 24.125.114-01. Страница 3

Полухомуты для горизонтальных трубопроводов ОСТ 24.125.114-01. Страница 4
