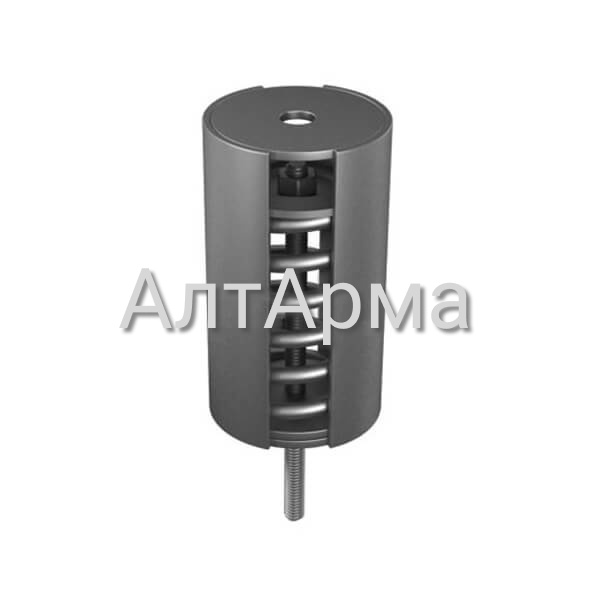

Опорный пружинный блок ОСТ 24.125.112-01
на продукцию
этапах производства
регионы России и СНГ
Описание
| № | Наименование | Сила пружины при рабочей деформации,кН | Высота пружины, мм | Высота блока, мм | Масса изделия, кг | |
|---|---|---|---|---|---|---|
| Пружинные блоки на рабочую деформациюF="140 мм | ||||||
| 1" | 01ОСТ 24.125.112 | 1,26 | 270 | 625 | 7,7 | |
| 2 | 02ОСТ 24.125.112 | 2,73 | 284 | 625 | 8,5 | |
| 3 | 03ОСТ 24.125.112 | 5,24 | 308 | 700 | 16,4 | |
| 4 | 04ОСТ 24.125.112 | 8,00 | 327 | 700 | 18,3 | |
| 5 | 05ОСТ 24.125.112 | 11,67 | 346 | 700 | 21,1 | |
| 6 | 06ОСТ 24.125.112 | 16,34 | 369 | 780 | 23,8 | |
| 7 | 07ОСТ 24.125.112 | 19,66 | 414 | 780 | 29,4 | |
| 8 | 08ОСТ 24.125.112 | 26,34 | 399 | 830 | 44,5 | |
| 9 | 09ОСТ 24.125.112 | 32,60 | 507 | 870 | 61,6 | |
| 10 | 10ОСТ 24.125.112 | 40,00 | 528 | 930 | 73,9 | |
| 11 | 11ОСТ 24.125.112 | 48,60 | 549 | 930 | 81,0 | |
| 12 | 12ОСТ 24.125.112 | 58,45 | 508 | 975 | 107,6 | |
| Пружинные блоки на рабочую деформациюF="70 мм | ||||||
| 13 | 21ОСТ 24.125.112 | 1,26 | 143 | 470 | 5,5 | |
| 14 | 22ОСТ 24.125.112 | 2,73 | 151 | 470 | 6,0 | |
| 15 | 23ОСТ 24.125.112 | 5,24 | 166 | 555 | 11,6 | |
| 16 | 24ОСТ 24.125.112 | 8,00 | 177" | 555 | 12,6 | |
| 17 | 25ОСТ 24.125.112 | 11,67 | 188 | 555 | 14,3 | |
| 18 | 26ОСТ 24.125.112 | 16,34 | 201 | 610 | 17,5 | |
| 19 | 27ОСТ 24.125.112 | 19,66 | 226 | 610 | 19,8 | |
| 20 | 28ОСТ 24.125.112 | 26,34 | 221 | 700 | 33,0 | |
| 21 | 29ОСТ 24.125.112 | 32,60 | 277 | 730 | 41,1 | |
| 22 | 30ОСТ 24.125.112 | 40,00 | 289 | 730 | 51,1 | |
| 23 | 31ОСТ 24.125.112 | 48,60 | 304 | 700 | 55,4 | |
| 24 | 32ОСТ 24.125.112 | 58,45 | 284 | 750 | 76,9 | |
Техническая документация
ОСТ 24.125.112-01 распространяется на опорные пружинные блоки для пружинных подвесок трубопроводов ТЭС и АЭС.
Стандарт устанавливает конструкцию и основные размеры опорных пружинных блоков с максимальными нагрузками от 1,26 до 58,45 кН при рабочих деформациях 140 и 70 мм.
Стандарт предусматривает установку опорных пружинных блоков на несущую конструкцию и под опорной балкой. Блоки предназначены для температуры окружающей среды от минус 40 градусов Цельсия до плюс 120 градусов Цельсия.
Конструкция, основные размеры, материал деталей и силы при рабочих деформациях опорных пружинных блоков должны соответствовать указанным на рисунке и в таблице.
Пример условного обозначения блока пружинного подвесного для силы 8 кН при рабочей деформации 140 мм исполнения 04:
- Блок пружинный подвесной 04 ОСТ 24.125.112
Таблица размеров
