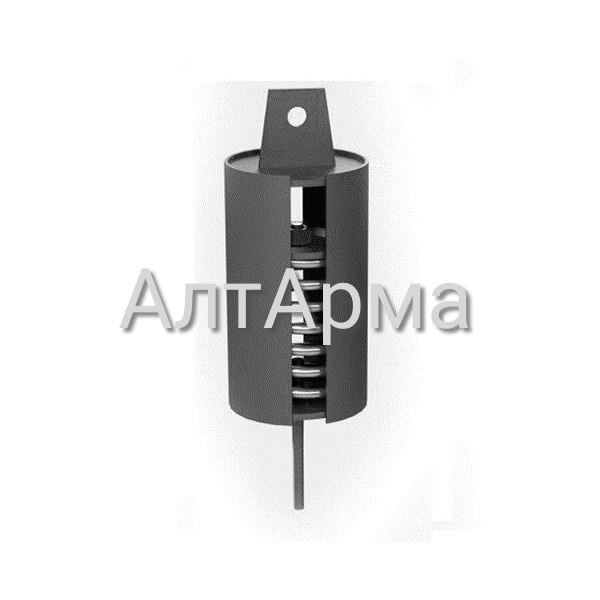

Блок пружинный подвесной ОСТ 24.125.111-01

Собственное производство

Сертификат и паспорт качества
на продукцию

Контроль ОТК на всех,
этапах производства

Доставка во все,
регионы России и СНГ

Бесплатная доставка до терминала транспортной компанией

Быстрый расчёт заявок

Специальные цены и скидки на объёмы

Консультация по техническим вопросам

Описание
Техническая документация

Описание

№	Наименование	Сила пружины при рабочей деформации P,кН	Высота пружины, мм	Высота блока, мм	Масса изделия, кг
Пружинные блоки на рабочую деформацию F=140 мм
1	01 ОСТ 24.125.111	1,26	270	500	7,7
2	02 ОСТ 24.125.111	2,73	284	500	8,6
3	03 ОСТ 24.125.111	5,24	308	750	16,5
4	04 ОСТ 24.125.111	8,00	327	750	18,4
5	05 ОСТ 24.125.111	11,67	346	750	21,3
6	06 ОСТ 24.125.111	16,34	369	685	25,3
7	07 ОСТ 24.125.111	19,66	414	685	29,5
8	08 ОСТ 24.125.111	26,34	399	685	44,9
9	09 ОСТ 24.125.111	32,60	507	805	62,1
10	10 ОСТ 24.125.111	40,00	528	805	74,4
11	11 ОСТ 24.125.111	48,60	549	845	80,3
12	12 ОСТ 24.125.111	58,45	508	845	108,2
Пружинные блоки на рабочую деформацию F=70 мм
13	21 ОСТ 24.125.111	1,26	143	350	5,6
14	22 ОСТ 24.125.111	2,73	151	350	6,1
15	23 ОСТ 24.125.111	5,24	166	510	11,7
16	24 ОСТ 24.125.111	8,00	177	510	12,7
17	25 ОСТ 24.125.111	11,67	188	510	14,6
18	26 ОСТ 24.125.111	16,34	201	455	17,5
19	27 ОСТ 24.125.111	19,66	226	455	19,8
20	28 ОСТ 24.125.111	26,34	221	650	33,5
21	29 ОСТ 24.125.111	32,60	277	595	41,8
22	30 ОСТ 24.125.111	40,00	289	595	51,3
23	31 ОСТ 24.125.111	48,60	304	535	55,7
24	32 ОСТ 24.125.111	58,45	284	535	76,9

Техническая документация

ОСТ 24.125.111-01 распространяется на блоки пружинные подвесные для подвесок трубопроводов ТЭС и АЭС.

Стандарт устанавливает конструкцию и основные размеры блоков пружинных подвесных с минимальными нагрузками от 1,26 до 58,45 кН при рабочих деформациях 140 и 70 мм.

Конструкция, основные размеры, материал деталей, максимальные нагрузки пружин должны соответствовать указанным на рисунке и в таблице. Блоки предназначены для работы при температуре окружающей среды от минус 40 градусов Цельсия до плюс 120 градусов Цельсия.

Пример условного обозначения блока пружинного подвесного для силы P=80,0 кН при рабочей деформации F=70 мм исполнения 24:

Блок пружинный подвесной 24 ОСТ 24.125.111

Блоки пружинные подвесные ОСТ 24.125.111-01. Страница 1

Блоки пружинные подвесные ОСТ 24.125.111-01. Страница 2

Блоки пружинные подвесные ОСТ 24.125.111-01. Страница 3

Блоки пружинные подвесные ОСТ 24.125.111-01. Страница 4

Блоки пружинные подвесные ОСТ 24.125.111-01. Страница 5

Блоки пружинные подвесные ОСТ 24.125.111-01. Страница 6
