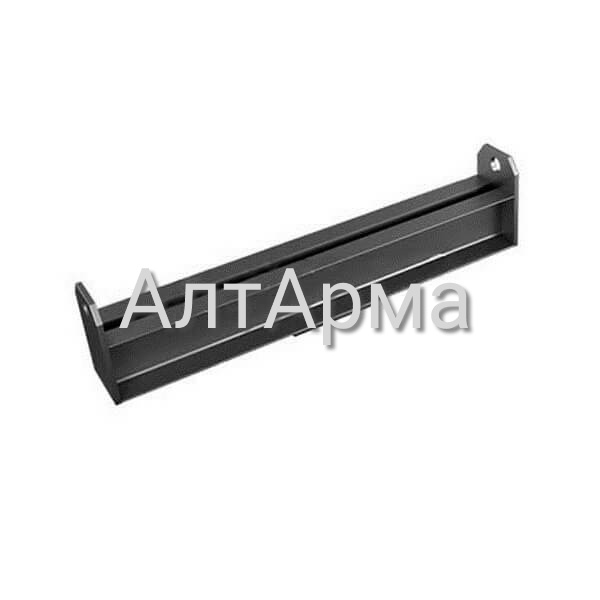

Балка опорная с проушинами ОСТ 24.125.121-01

Собственное производство

Сертификат и паспорт качества
на продукцию

Контроль ОТК на всех,
этапах производства

Доставка во все,
регионы России и СНГ

Бесплатная доставка до терминала транспортной компанией

Быстрый расчёт заявок

Специальные цены и скидки на объёмы

Консультация по техническим вопросам

Описание
Техническая документация

Описание

№	Наименование	Наружный диаметр	Ширина, мм	Высота, мм	Длина, мм	Масса изделия, кг
1	01 ОСТ 24.125.121	159	100	180	666	14,34
2	01 ОСТ 24.125.121	194	100	180	666	14,34
3	01 ОСТ 24.125.121	219	100	180	666	14,34
4	01 ОСТ 24.125.121	245	100	180	666	14,34
5	02 ОСТ 24.125.121	273	120	225	774	24,53
6	02 ОСТ 24.125.121	325	120	225	774	24,53
7	03 ОСТ 24.125.121	377	140	270	932	36,12
8	03 ОСТ 24.125.121	426	140	270	932	36,12
9	04 ОСТ 24.125.121	465	160	310	1002	49,70
10	05 ОСТ 24.125.121	530	160	310	1232	58,30
11	05 ОСТ 24.125.121	630	160	310	1232	58,30
12	06 ОСТ 24.125.121	720	190	360	1232	77,20
13	06 ОСТ 24.125.121	820	190	360	1232	77,20
14	06 ОСТ 24.125.121	920	190	360	1232	77,20
15	07 ОСТ 24.125.121	1020	210	420	1532	120,70
16	07 ОСТ 24.125.121	1220	210	420	1532	120,70
17	08 ОСТ 24.125.121	1420	210	420	1732	133,40
18	09 ОСТ 24.125.121	1620	210	420	1932	146,10

Техническая документация

ОСТ 24.125.121-01 распространяется на опорные балки с проушинами и предназначен для узлов подвесок трубопроводов ТЭС и АЭС изготавливаемых по ОСТ 24.125.119 и ОСТ 24.125.125 и устанавливает их конструкцию и размеры.

Конструкция, основные размеры и материал деталей должны соответствовать указанным на рисунке и в таблице ОСТ 24.125.121-01

Пример условного обозначения балки опорной с проушинами исполнения 05:

Балка 05 ОСТ 24.125.121

Балки опорные с проушинами ОСТ 24.125.121-01. Страница 1

Балки опорные с проушинами ОСТ 24.125.121-01. Страница 2

Балки опорные с проушинами ОСТ 24.125.121-01. Страница 3

Балки опорные с проушинами ОСТ 24.125.121-01. Страница 4
