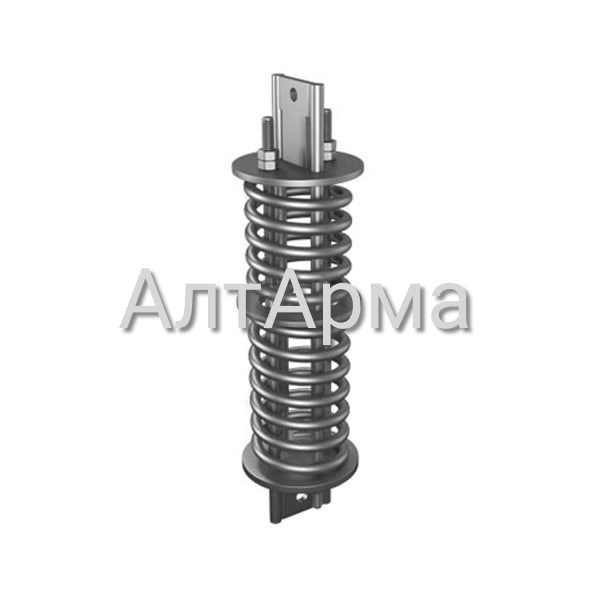

Блок пружинный сдвоенный для подвесок трубопроводов АЭС и ТЭЦ ОСТ 108.275.59-80
на продукцию
этапах производства
регионы России и СНГ
Описание
Основные размеры сдвоенного пружинного блока на рабочую деформацию 210 мм
| № | Исполнение | Сила пружины при рабочей деформации кН (кгс) | Допускаемая сила кН, (кгс) |
Ширина, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 1 | 01 ОСТ108.275.59-80 | 1,27 (129) | 4,42 (450) | 198,00 | 555,00 | 10,10 |
| 2 | 02 ОСТ108.275.59-80 | 2,74 (279) | 4,42 (450) | 198,00 | 540,00 | 11,50 |
| 3 | 03 ОСТ108.275.59-80 | 5,25 (535) | 14,72 (1500) | 270,00 | 645,00 | 24,30 |
| 4 | 04 ОСТ108.275.59-80 | 8,01 (816) | 14,72 (1500) | 270,00 | 720,00 | 27,60 |
| 5 | 05 ОСТ108.275.59-80 | 11,68 (1191) | 14,72 (1500) | 270,00 | 690,00 | 30,90 |
| 6 | 06 ОСТ108.275.59-80 | 16,35 (1667) | 23,54 (2400) | 270,00 | 740,00 | 35,50 |
| 7 | 07 ОСТ108.275.59-80 | 19,67 (2006) | 23,54 (2400) | 270,00 | 877,00 | 42,40 |
| 8 | 08 ОСТ108.275.59-80 | 26,35 (2687) | 33,35 (3400) | 326,00 | 855,00 | 71,10 |
| 9 | 09 ОСТ108.275.59-80 | 32,61 (3326) | 44,14 (4500) | 326,00 | 990,00 | 95,40 |
| 10 | 10 ОСТ108.275.59-80 | 40,01 (4081) | 53,95 (5500) | 326,00 | 1045,00 | 105,00 |
| 11 | 11 ОСТ108.275.59-80 | 48,61 (4956) | 78,46 (8000) | 354,00 | 1075,00 | 123,00 |
| 12 | 12 ОСТ108.275.59-80 | 58,46 (5961) | 78,46 (8000) | 396,00 | 1110,00 | 160,00 |
Основные размеры сдвоенного пружинного блока на рабочую деформацию 280 мм
| № | Исполнение | Сила пружины при рабочей деформации кН (кгс) | Допускаемая сила кН, (кгс) |
Ширина, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 1 | 13 ОСТ108.275.59-80 | 1,27 (129) | 4,42 (450) | 198 | 555 | 42,5 |
| 2 | 14 ОСТ108.275.59-80 | 2,74 (279) | 4,42 (450) | 198 | 540 | 47,7 |
| 3 | 15 ОСТ108.275.59-80 | 5,25 (535) | 14,72 (1500) | 270 | 645 | 56,4 |
| 4 | 16 ОСТ108.275.59-80 | 8,01 (816) | 14,72 (1500) | 270 | 720 | 87,1 |
| 5 | 17 ОСТ108.275.59-80 | 11,68 (1191) | 14,72 (1500) | 270 | 690 | 116,8 |
| 6 | 18 ОСТ108.275.59-80 | 16,35 (1667) | 23,54 (2400) | 270 | 740 | 128,3 |
| 7 | 19 ОСТ108.275.59-80 | 19,67 (2006) | 23,54 (2400) | 270 | 877 | 147,7 |
| 8 | 20 ОСТ108.275.59-80 | 26,35 (2687) | 33,35 (3400) | 326 | 855 | 187,3 |
Техническая документация
ООО «АлтАрма» изготавливает, блоки пружинные сдвоенные для подвесок трубопроводов ТЭС и АЭС по ОСТ 108.275.59-80. ОСТ 108.275.59-80 распространяется на сдвоенные пружинные блоки для пружинных подвесок трубопроводов.
Отраслевой стандарт устанавливает конструкцию и основные размеры пружинных блоков с силами пружин от 1.26 кН (128кгс) до 58.45 кН (5960кгс) при рабочей деформации 210 и 280 мм.
Силы пружин, размеры и конструкцию, при рабочей деформации сдвоенных пружинных блоков соответствуют указанным в ОСТе 108.275.59-80. Блоки предназначены для работы при температурах окружающей среды от минус 40 градусов Цельсия до плюс 120 градусов Цельсия. Детали, пружинные блоки в целом, сборочные единицы должны изготовляться по конструкторской документации завода АлтАрма. Пружины изготавливаться согласно требованиям ОСТ 108.764.01-80.
Пример условного обозначения сдвоенного пружинного блока для силы 8 кН (816 кгс) при рабочей деформации 210 мм:
Блок пружинный 04 ОСТ 108.275.59—80.
Таблица размеров
