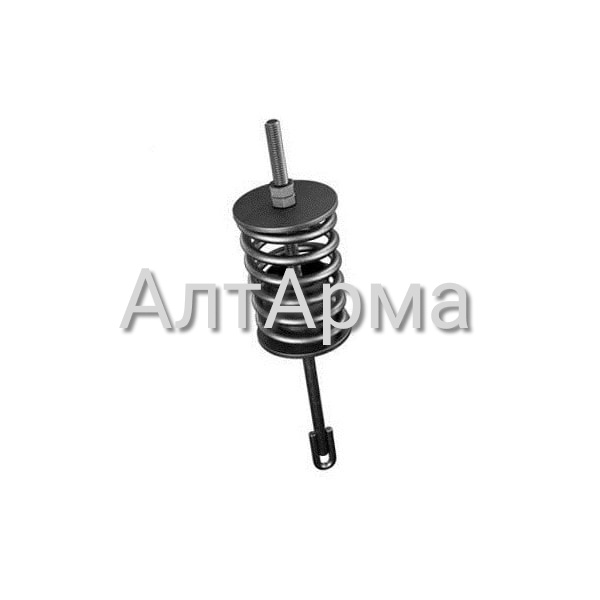

Основные размеры опорного пружинного блока на рабочую деформацию 70 мм

Исполнение Сила пружины при рабочей деформации кН (кгс) Допускаемая сила кН, (кгс) Диаметр шпильки, мм Высота, мм Масса, кг
1 01 ОСТ108.275.60-80 1,28 (129,0) 4,43 (450,0) 12,00 600,00 5,60
2 02 ОСТ108.275.60-80 2,75 (279,0) 4,43 (450,0) 12,00 600,00 6,10
3 03 ОСТ108.275.60-80 5,26 (535,0) 14,73 (1500,0) 16,00 500,00 13,50
4 04 ОСТ108.275.60-80 8,02 (816,0) 14,73 (1500,0) 16,00 500,00 14,60
5 05 ОСТ108.275.60-80 11,69 (1191,0) 14,73 (1500,0) 16,00 500,00 15,80
6 06 ОСТ108.275.60-80 16,36 (1667,0) 23,55 (2400,0) 20,00 600,00 18,80
7 07 ОСТ108.275.60-80 19,68 (2006,0) 23,55 (2400,0) 20,00 600,00 21,10
8 08 ОСТ108.275.60-80 26,36 (2687,0) 33,36 (3400,0) 24,00 800,00 37,80
9 09 ОСТ108.275.60-80 32,62 (3326,0) 44,15 (4500,0) 27,00 800,00 47,50
10 10 ОСТ108.275.60-80 40,02 (4081,0) 53,96 (5500,0) 30,00 800,00 54,20
11 11 ОСТ108.275.60-80 48,62 (4956,0) 78,47 (8000,0) 36,00 800,00 74,80
12 12 ОСТ108.275.60-80 58,47 (5961,0) 78,47 (8000,0) 36,00 1000,00 83,00

Основные размеры опорного пружинного блока на рабочую деформацию 140 мм

Исполнение Сила пружины при рабочей деформации кН (кгс) Допускаемая сила кН, (кгс) Длина, мм Высота, мм Масса, кг
1 13 ОСТ108.275.60-80 1.28 (129.0) 4.43 (450.0) 12.00 600.00 6,60
2 14 ОСТ108.275.60-80 2.75 (279.0) 4.43 (450.0) 12.00 600.00 7,50
3 15 ОСТ108.275.60-80 5.26 (535.0) 14.73 (1500.0) 16.00 500.00 16,50
4 16 ОСТ108.275.60-80 8.02 (816.0) 14.73 (1500.0) 16.00 500.00 18,30
5 17 ОСТ108.275.60-80 11.69 (1191.0) 14.73 (1500.0) 16.00 500.00 20,40
6 18 ОСТ108.275.60-80 16.36 (1667.0) 23.55 (2400.0) 20.00 600.00 24,30
7 19 ОСТ108.275.60-80 19.68 (2006.0) 23.55 (2400.0) 20.00 600.00 28,50
8 20 ОСТ108.275.60-80 26.36 (2687.0) 33.36 (3400.0) 24.00 800.00 46,70
9 21 ОСТ108.275.60-80 32.62 (3326.0) 44.15 (4500.0) 27.00 800.00 63,70
10 22 ОСТ108.275.60-80 40.02 (4081.0) 53.96 (5500.0) 30.00 800.00 72,70
11 23 ОСТ108.275.60-80 48.62 (4956.0) 78.47 (8000.0) 36.00 800.00 96,20
12 24 ОСТ108.275.60-80 58.47 (5961.0) 78.47 (8000.0) 36.00 1000.00 106,00

Техническая документация

ООО «АлтАрма» изготавливает, блоки пружинные опорные для подвесок трубопроводов ТЭС и АЭС по ОСТ 108.275.60-80. ОСТ 108.275.60-80 распространяется на опорные пружинные блоки для пружинных подвесок трубопроводов.

Стандарт устанавливает конструкцию и основные размеры опорных пружинных блоков с силами пружин от 1.26 к Н (128кгс) до 58.45 к Н (5960кгс ) при рабочей деформации 70 мм и 140 мм. Отраслевой стандарт предусматривает установку опорных пружинных блоков на несущу конструкции и под опорной балкой.

Блоки предназначены для работы при температурах окружающей среды от «-» 40 градусов Цельсия до «+» 120 градусов Цельсия. Допускается замена контр гайки на низкие гайки по ГОСТ 5916-70.

Пример условного обозначения опорного пружинного блока для силы 8 к Н (816 кгс ) при рабочей деформации 70 мм:

  • Блок пружинный 04 ОСТ 108.275.60—80.
