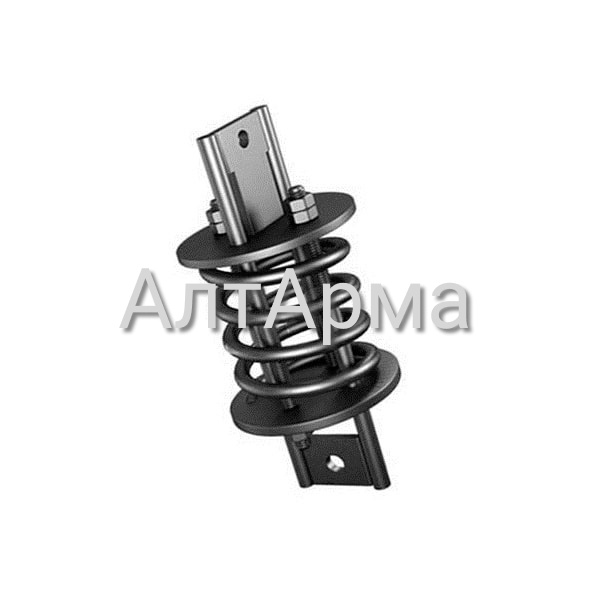

Блок пружинный для подвесок трубопроводов АЭС и ТЭЦ ОСТ 108.275.58-80
на продукцию
этапах производства
регионы России и СНГ
Описание
Основные размеры пружинного блока на рабочую деформацию 70 мм.
| № | Исполнение | Сила пружины при рабочей деформации кН (кгс) | Допускаемая сила кН, (кгс) |
Ширина, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 1 | 01 ОСТ108.275.58-80 | 1,26 (128) | 4,41 (450) | 120,00 | 240,00 | 5,50 |
| 2 | 02 ОСТ108.275.58-80 | 2,73 (278) | 4,41 (450) | 120,00 | 230,00 | 6,00 |
| 3 | 03 ОСТ108.275.58-80 | 5,24 (534) | 14,71 (1500) | 170,00 | 380,00 | 13,90 |
| 4 | 04 ОСТ108.275.58-80 | 8,00 (816) | 14,71 (1500) | 170,00 | 365,00 | 15,00 |
| 5 | 05 ОСТ108.275.58-80 | 11,67 (1190) | 14,71 (1500) | 170,00 | 355,00 | 16,30 |
| 6 | 06 ОСТ108.275.58-80 | 16,34 (1666) | 23,53 (2400) | 170,00 | 330,00 | 18,10 |
| 7 | 07 ОСТ108.275.58-80 | 19,66 (2005) | 23,53 (2400) | 170,00 | 405,00 | 20,70 |
| 8 | 08 ОСТ108.275.58-80 | 26,34 (2686) | 33,34 (3400) | 210,00 | 475,00 | 35,70 |
| 9 | 09 ОСТ108.275.58-80 | 32,60 (3325) | 44,13 (4500) | 210,00 | 520,00 | 45,60 |
| 10 | 10 ОСТ108.275.58-80 | 40,00 (4080) | 53,94 (5500) | 210,00 | 500,00 | 48,80 |
| 11 | 11 ОСТ108.275.58-80 | 48,60 (4955) | 78,45 (8000) | 220,00 | 560,00 | 58,90 |
| 12 | 12 ОСТ108.275.58-80 | 58,45 (5960) | 78,45 (8000) | 250,00 | 645,00 | 80,20 |
Основные размеры пружинного блока на рабочую деформацию 140 мм
| № | Исполнение | Сила пружины при рабочей деформации кН (кгс) | Допускаемая сила кН, (кгс) |
Длинна, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 1 | 13 ОСТ108.275.58-80 | 1.26 (128) | 4.41 (450) | 170,00 | 410,00 | 7,00 |
| 2 | 14 ОСТ108.275.58-80 | 2.73 (278) | 4.41 (450) | 170,00 | 400,00 | 7,90 |
| 3 | 15 ОСТ108.275.58-80 | 5.24 (534) | 14.71 (1500) | 241,00 | 440,00 | 17,10 |
| 4 | 16 ОСТ108.275.58-80 | 8.00 (816) | 14.71 (1500) | 241,00 | 515,00 | 19,30 |
| 5 | 17 ОСТ108.275.58-80 | 11.67 (1190) | 14.71 (1500) | 241,00 | 495,00 | 21,40 |
| 6 | 18 ОСТ108.275.58-80 | 16.34 (1666) | 23.53 (2400) | 241,00 | 560,00 | 24,40 |
| 7 | 19 ОСТ108.275.58-80 | 19.66 (2005) | 23.53 (2400) | 241,00 | 615,00 | 28,90 |
| 8 | 20 ОСТ108.275.58-80 | 26.34 (2686) | 33.34 (3400) | 297,00 | 600,00 | 47,10 |
| 9 | 21 ОСТ108.275.58-80 | 32.60 (3325) | 44.13 (4500) | 297,00 | 690,00 | 62,80 |
| 10 | 22 ОСТ108.275.58-80 | 40.00 (4080) | 53.94 (5500) | 297,00 | 760,00 | 68,90 |
| 11 | 23 ОСТ108.275.58-80 | 48.60 (4955) | 78.45 (8000) | 311,00 | 805,00 | 82,00 |
| 12 | 24 ОСТ108.275.58-80 | 58.45 (5960) | 78.45 (8000) | 354,00 | 825,00 | 106,40 |
Техническая документация
ООО «АлтАрма» производит, блоки пружинные для подвесок трубопроводов ТЭС и АЭС по ОСТ 108.275.58-80. ОСТ 108.275.58-80 распространяется на пружинные блоки для пружинных подвесок трубопроводов.
Отраслевой стандарт устанавливает конструкцию и основные размеры пружинных блоков с силами пружин от 1,26 кН (128 кгс) до 58,45 кН (5960 кгс) при рабочих деформациях 70 и 140 мм.
Конструкция, размеры и силы пружин при рабочих деформациях пружинных блоков соответствуют указанным в ОСТе 108.275.58-80. Блоки предназначены для работы при температуре окружающей среды от минус 40 градусов Цельсия до плюс 120 градусов Цельсия. Детали, пружинные блоки в целом, сборочные единицы должны изготовляться по конструкторской документации завода АлтАрма.
Пример условного обозначения пружинного блока для силы 8 кН (816 кгс) при рабочей деформации 70 мм:
- Блок пружинный 04 ОСТ 108.275.58—80.
