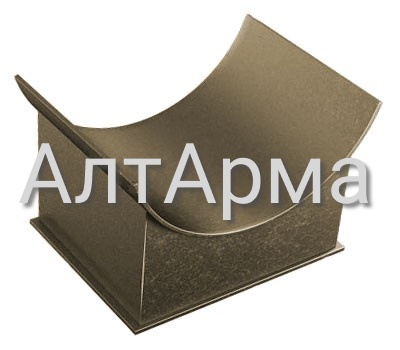

Главная — Продукция — Опоры трубопроводов — Л8-138.000 - Л8-200.000: Опоры и подвески станционных трубопроводов — Опора приварная скользящая и неподвижная Л8-190.000
Фильтры

Описание

Обозначение опоры Dн Допускаемая вертикальная нагрузка на скользящую опору, кгс Допускаемое осевое усилие на неподвижную опору при поперечном усилии, кгс H* B* L* b* j a a1 K K1 Масса, кг
Pz =" Px Pz = "0,5Px
Л8-190.000 57 100 330 480 100 40 100 25 84 5 5 3 5 0,80
Л8-190.000-01 57 100 330 480 100 40 100 25 84 5 5 3 5 0,80
Л8-190.000-02 76 150 470 650 100 60 100 45 84 5 5 3 5 1,00
Л8-190.000-03 76 150 470 650 100 60 100 45 84 5 5 3 5 1,00
Л8-190.000-04 89 200 450 630 100 60 100 45 84 5 5 3 5 1,00
Л8-190.000-05 89 200 450 630 100 60 100 45 84 5 5 3 5 1,00
Л8-190.000-06 108 300 1000 1330 100 100 100 84 84 4 4 4 6 1,80
Л8-190.000-07 108 300 1000 1330 100 100 100 84 84 4 4 4 6 1,80
Л8-190.000-08 108 300 760 1020 150 100 100 84 84 4 4 4 6 2,40
Л8-190.000-09 108 300 760 1020 150 100 100 84 84 4 4 4 6 2,40
Л8-190.000-10 133 400 930 1230 100 100 100 84 84 4 4 4 6 1,80
Л8-190.000-11 133 400 930 1230 100 100 100 84 84 4 4 4 6 1,80
Л8-190.000-12 133 400 720 1000 150 100 100 84 84 4 4 4 6 2,40
Л8-190.000-13 133 400 720 1000 150 100 100 84 84 4 4 4 6 2,40
Л8-190.000-14 159 500 1010 1320 100 120 100 100 84 6 4 4 6 2,10
Л8-190.000-15 159 500 1010 1320 100 120 100 100 84 6 4 4 6 2,10
Л8-190.000-16 159 500 800 1040 150 120 100 100 84 6 4 4 6 2,70
Л8-190.000-17 159 500 800 1040 150 120 150 100 124 6 4 4 6 2,70
Л8-190.000-18 219 1100 2850 3700 100 200 150 150 124 19 7 6 8 5,90
Л8-190.000-19 219 1100 2850 3700 100 200 150 150 124 19 7 6 8 5,90
Л8-190.000-20 219 1100 2300 3050 150 200 150 150 124 19 7 6 8 7,30
Л8-190.000-21 219 1100 2300 3050 150 200 150 150 124 19 7 6 8 7,30
Л8-190.000-22 273 1900 2850 3700 100 200 150 170 124 9 7 6 8 6,20
Л8-190.000-23 273 1900 2850 3700 100 200 150 170 124 9 7 6 8 6,20
Л8-190.000-24 273 1900 2350 3070 150 200 150 170 124 9 7 6 8 7,60
Л8-190.000-25 273 1900 2350 3070 150 200 150 170 124 9 7 6 8 7,60
Л8-190.000-26 325 2500 5000 6550 100 300 200 260 174 14 7 6 8 11,40
Л8-190.000-27 325 2500 5000 6550 100 300 200 260 174 14 7 6 8 11,40
Л8-190.000-28 325 2500 4300 5500 150 300 200 260 174 14 7 6 8 13,50
Л8-190.000-29 325 2500 4300 5500 150 300 200 260 174 14 7 6 8 13,50
Л8-190.000-30 377 3000 4650 6000 100 300 200 260 174 14 7 6 8 11,20
Л8-190.000-31 377 3000 4650 6000 100 300 200 260 174 14 7 6 8 11,20
Л8-190.000-32 377 3000 4000 5200 150 300 200 260 174 14 7 6 8 13,00
Л8-190.000-33 377 3000 4000 5200 150 300 200 260 174 14 7 6 8 13,00
Л8-190.000-34 426 3600 9200 11800 100 400 250 360 214 12 10 8 10 22,60
Л8-190.000-35 426 3600 9200 11800 100 400 250 360 214 12 10 8 10 22,60
Л8-190.000-36 426 3600 8000 10300 150 400 250 360 214 12 10 8 10 26,00
Л8-190.000-37 426 3600 8000 10300 150 400 250 360 214 12 10 8 10 26,00
Л8-190.000-38 478 3600 8550 11000 100 400 250 360 214 12 10 8 10 22,30
Л8-190.000-39 478 3600 8550 11000 100 400 250 360 214 12 10 8 10 22,30
Л8-190.000-40 478 3600 7500 9700 150 400 250 360 214 12 10 8 10 26,00
Л8-190.000-41 478 3600 7500 9700 150 400 250 360 214 12 10 8 10 26,00
Л8-190.000-42 530 4500 8430 10800 100 400 250 360 214 12 10 8 10 22,60
Л8-190.000-43 530 4500 8430 10800 100 400 250 360 214 12 10 8 10 22,60
Л8-190.000-44 530 4500 7500 9600 150 400 250 360 214 12 10 8 10 26,30
Л8-190.000-45 530 4500 7500 9600 150 400 250 360 214 12 10 8 10 26,30
Л8-190.000-46 630 6000 9500 12000 100 500 250 460 214 12 10 8 10 28,50
Л8-190.000-47 630 6000 9500 12000 100 500 250 460 214 12 10 8 10 28,50
Л8-190.000-48 630 6000 8500 10760 150 500 250 460 214 12 10 8 10 32,80
Л8-190.000-49 630 6000 8500 10760 150 500 250 460 214 12 10 8 10 32,80
Л8-190.000-50 720 7500 14200 18100 100 600 350 560 310 12 12 8 10 46,70
Л8-190.000-51 720 7500 14200 18100 100 600 350 560 310 12 12 8 10 46,70
Л8-190.000-52 720 7500 13000 16500 150 600 350 560 310 12 12 8 10 52,30
Л8-190.000-53 720 7500 13000 16500 150 600 350 560 310 12 12 8 10 52,30
Л8-190.000-54 820 9500 13000 16500 100 600 350 560 310 12 12 8 10 44,40
Л8-190.000-55 820 9500 13000 16500 100 600 350 560 310 12 12 8 10 44,40
Л8-190.000-56 820 9500 11900 15100 150 600 350 560 310 12 12 8 10 50,00
Л8-190.000-57 820 9500 11900 15100 150 600 350 560 310 12 12 8 10 50,00
Л8-190.000-58 920 11500 17650 22200 100 700 350 650 310 15 10 10 12 64,60
Л8-190.000-59 920 11500 17650 22200 100 700 350 650 310 15 10 10 12 64,60
Л8-190.000-60 920 11500 16300 20500 150 700 350 650 310 15 10 10 12 72,30
Л8-190.000-61 920 11500 16300 20500 150 700 350 650 310 15 10 10 12 72,30
Л8-190.000-62 1020 13500 16300 20500 100 700 350 650 310 15 10 10 12 62,50
Л8-190.000-63 1020 13500 16300 20500 100 700 350 650 310 15 10 10 12 62,50
Л8-190.000-64 1020 13500 15100 19600 150 700 350 650 310 15 10 10 12 70,10
Л8-190.000-65 1020 13500 15100 19600 150 700 350 650 310 15 10 10 12 70,10
Л8-190.000-66 1220 18500 20150 25600 100 800 450 750 400 15 15 10 12 88,40
Л8-190.000-67 1220 18500 20150 25600 100 800 450 750 400 15 15 10 12 88,40
Л8-190.000-68 1220 18500 18900 24700 150 800 450 750 400 15 15 10 12 97,60
Л8-190.000-69 1220 18500 18900 24700 150 800 450 750 400 15 15 10 12 97,60
Л8-190.000-70 1420 26000 17600 22600 100 800 450 750 400 15 15 10 12 85,70
Л8-190.000-71 1420 26000 17600 22600 100 800 450 750 400 15 15 10 12 85,70
Л8-190.000-72 1420 26000 16800 21300 150 800 450 750 400 15 15 10 12 95,00
Л8-190.000-73 1420 26000 16800 21300 150 800 450 750 400 15 15 10 12 95,00
Л8-190.000-74 1620 33000 22100 27800 100 900 450 850 400 13 13 12 14 115,00
Л8-190.000-75 1620 33000 22100 27800 100 900 450 850 400 13 13 12 14 115,00
Л8-190.000-76 1620 33000 21000 26400 150 900 450 850 400 13 13 12 14 127,00
Л8-190.000-77 1620 33000 21000 26400 150 900 450 850 400 13 13 12 14 127,00

Техническая документация

Подушка Л8-190.001

Обозначение подушки Dн R B L S* Длина развертки* Масса, кг
Л8-190.001 57 29 56 100 4 65 0,20
Л8-190.001-01 57 29 56 100 4 65 0,20
Л8-190.001-02 76 38 74 100 4 90 0,28
Л8-190.001-03 76 38 74 100 4 90 0,28
Л8-190.001-04 89 45 84 100 4 100 0,31
Л8-190.001-05 89 45 84 100 4 100 0,31
Л8-190.001-06 108 55 100 100 4 110 0,34
Л8-190.001-07 108 55 100 100 4 110 0,34
Л8-190.001-08 108 55 100 150 4 110 0,52
Л8-190.001-09 108 55 100 150 4 110 0,52
Л8-190.001-10 133 67 100 100 4 110 0,34
Л8-190.001-11 133 67 100 100 4 110 0,34
Л8-190.001-12 133 67 100 150 4 110 0,52
Л8-190.001-13 133 67 100 150 4 110 0,52
Л8-190.001-14 159 80 130 100 4 145 0,45
Л8-190.001-15 159 80 130 100 4 145 0,45
Л8-190.001-16 159 80 130 150 4 145 0,68
Л8-190.001-17 159 80 130 150 4 145 0,68
Л8-190.001-18 219 110 200 150 6 235 1,66
Л8-190.001-19 219 110 200 150 6 235 1,66
Л8-190.001-20 219 110 200 200 6 235 2,21
Л8-190.001-21 219 110 200 200 6 235 2,21
Л8-190.001-22 273 138 220 150 6 245 1,73
Л8-190.001-23 273 138 220 150 6 245 1,73
Л8-190.001-24 273 138 220 200 6 245 2,30
Л8-190.001-25 273 138 220 200 6 245 2,30
Л8-190.001-26 325 165 300 200 6 360 3,39
Л8-190.001-27 325 165 300 200 6 360 3,39
Л8-190.001-28 325 165 300 300 6 360 5,08
Л8-190.001-29 325 165 300 300 6 360 5,08
Л8-190.001-30 377 190 300 200 6 340 3,20
Л8-190.001-31 377 190 300 200 6 340 3,20
Л8-190.001-32 377 190 300 300 6 340 4,80
Л8-190.001-33 377 190 300 300 6 340 4,80
Л8-190.001-34 426 215 390 250 8 460 7,20
Л8-190.001-35 426 215 390 250 8 460 7,20
Л8-190.001-36 426 215 390 400 8 460 11,50
Л8-190.001-37 426 215 390 400 8 460 11,50
Л8-190.001-38 478 242 400 250 8 460 7,20
Л8-190.001-39 478 242 400 250 8 460 7,20
Л8-190.001-40 478 242 400 400 8 460 11,50
Л8-190.001-41 478 242 400 400 8 460 11,50
Л8-190.001-42 530 266 400 250 8 460 7,20
Л8-190.001-43 530 266 400 250 8 460 7,20
Л8-190.001-44 530 266 400 500 8 460 14,50
Л8-190.001-45 530 266 400 500 8 460 14,50
Л8-190.001-46 630 316 500 250 8 560 8,80
Л8-190.001-47 630 316 500 250 8 560 8,80
Л8-190.001-48 630 316 500 500 8 560 17,60
Л8-190.001-49 630 316 500 500 8 560 17,60
Л8-190.001-50 720 362 620 350 8 730 16,00
Л8-190.001-51 720 362 620 350 8 730 16,00
Л8-190.001-52 720 362 620 350 8 730 27,50
Л8-190.001-53 720 362 620 600 8 730 27,50
Л8-190.001-54 820 412 620 600 8 690 15,10
Л8-190.001-55 820 412 620 350 8 690 15,10
Л8-190.001-56 820 412 620 600 8 690 26,00
Л8-190.001-57 820 412 620 600 8 690 26,00
Л8-190.001-58 920 462 720 350 10 810 22,20
Л8-190.001-59 920 462 720 350 10 810 22,20
Л8-190.001-60 920 462 720 700 10 810 44,50
Л8-190.001-61 920 462 720 700 10 810 44,50
Л8-190.001-62 1020 514 720 350 10 790 21,70
Л8-190.001-63 1020 514 720 350 10 790 21,70
Л8-190.001-64 1020 514 720 700 10 790 43,40
Л8-190.001-65 1020 514 720 700 10 790 43,40
Л8-190.001-66 1220 614 840 450 10 910 32,10
Л8-190.001-67 1220 614 840 450 10 910 32,10
Л8-190.001-68 1220 614 840 800 10 910 57,10
Л8-190.001-69 1220 614 840 800 10 910 57,10
Л8-190.001-70 1420 714 840 450 10 890 31,40
Л8-190.001-71 1420 714 840 450 10 890 31,40
Л8-190.001-72 1420 714 840 900 10 890 62,50
Л8-190.001-73 1420 714 840 900 10 890 62,50
Л8-190.001-74 1620 814 960 450 12 1020 43,20
Л8-190.001-75 1620 814 960 450 12 1020 43,20
Л8-190.001-76 1620 814 960 900 12 1020 86,50
Л8-190.001-77 1620 814 960 900 12 1020 86,50

Угольник Л8-190.002

Обозначение угольника Dн R H h j b S* r L* Масса, кг
Л8-190.002 57 32 96 94 92 25 3 6 118 0,26
Л8-190.002-01 76 41 103 94 92 45 3 6 138 0,32
Л8-190.002-02 89 48 99 94 92 45 3 6 138 0,31
Л8-190.002-03 108 59 109 92 92 84 4 8 175 0,57
Л8-190.002-04 108 59 159 142 92 84 4 8 175 0,84
Л8-190.002-05 133 71 106 92 92 84 4 8 175 0,55
Л8-190.002-06 133 71 156 142 92 84 4 8 175 0,83
Л8-190.002-07 159 84 108 92 92 100 4 8 192 0,61
Л8-190.002-08 159 84 158 142 92 100 4 8 192 0,91
Л8-190.002-09 219 116 115 88 136 150 6 12 285 1,42
Л8-190.002-10 219 116 165 138 136 150 6 12 285 2,09
Л8-190.002-11 273 144 116 88 136 170 6 12 305 1,51
Л8-190.002-12 273 144 166 138 136 170 6 12 305 2,23
Л8-190.002-13 325 171 148 88 185 260 6 12 445 2,59
Л8-190.002-14 325 171 198 138 185 260 6 12 445 3,64
Л8-190.002-15 377 196 137 88 185 260 6 12 445 2,46
Л8-190.002-16 377 196 187 138 185 260 8 16 445 3,51
Л8-190.002-17 426 221 176 84 230 360 8 16 590 4,40
Л8-190.002-18 426 221 226 134 230 360 8 16 590 6,20
Л8-190.002-19 478 250 160 84 230 360 8 16 590 4,46
Л8-190.002-20 478 250 210 134 230 360 8 16 590 6,31
Л8-190.002-21 530 274 151 84 230 360 8 16 590 4,46
Л8-190.002-22 530 274 201 134 230 360 8 16 590 6,31
Л8-190.002-23 630 324 180 84 230 460 8 16 690 5,86
Л8-190.002-24 630 324 230 134 230 460 8 16 690 8,03
Л8-190.002-25 720 370 212 84 330 560 8 16 890 8,75
Л8-190.002-26 720 370 262 134 330 560 8 16 890 11,54
Л8-190.002-27 820 420 191 84 330 560 8 16 890 8,07
Л8-190.002-28 820 420 241 134 330 560 8 16 890 10,86
Л8-190.002-29 920 472 210 80 330 650 10 20 980 11,61
Л8-190.002-30 920 472 260 130 330 650 10 20 980 15,45
Л8-190.002-31 1020 524 193 80 330 650 10 20 980 10,87
Л8-190.002-32 1020 524 243 130 330 650 10 20 980 14,71
Л8-190.002-33 1220 624 205 80 425 750 10 20 1175 13,94
Л8-190.002-34 1220 624 255 130 425 750 10 20 1175 18,57
Л8-190.002-35 1420 724 185 80 425 750 10 20 1175 13,04
Л8-190.002-36 1420 724 235 130 425 750 10 20 1175 17,67
Л8-190.002-37 1620 826 194 76 425 850 12 24 1275 16,88
Л8-190.002-38 1620 826 244 126 425 850 12 24 1275 22,88

Основание Л8-190.003

Обозначение основания B L S* Масса, кг
Л8-190.003 40 100 3 0,09
Л8-190.003-01 60 100 3 0,14
Л8-190.003-02 100 100 4 0,31
Л8-190.003-03 120 100 4 0,38
Л8-190.003-04 100 150 4 0,47
Л8-190.003-05 120 150 4 0,57
Л8-190.003-06 200 150 6 1,41
Л8-190.003-07 200 200 6 1,88
Л8-190.003-08 300 200 6 2,83
Л8-190.003-09 300 300 6 4,23
Л8-190.003-10 400 250 8 6,28
Л8-190.003-11 400 400 8 10,05
Л8-190.003-12 400 500 8 12,56
Л8-190.003-13 500 250 8 7,85
Л8-190.003-14 500 500 8 15,70
Л8-190.003-15 600 350 8 13,19
Л8-190.003-16 600 600 8 22,60
Л8-190.003-17 700 350 10 19,23
Л8-190.003-18 700 700 10 38,46
Л8-190.003-19 800 450 10 28,26
Л8-190.003-20 800 800 10 50,24
Л8-190.003-21 800 900 10 56,62
Л8-190.003-22 900 450 12 38,15
Л8-190.003-23 900 900 12 76,30
Опора приварная скользящая и неподвижная Л8-190.000. Страница 1
Опора приварная скользящая и неподвижная Л8-190.000. Страница 2
Опора приварная скользящая и неподвижная Л8-190.000. Страница 3
Опора приварная скользящая и неподвижная Л8-190.000. Страница 4
Опора приварная скользящая и неподвижная Л8-190.000. Страница 5
Опора приварная скользящая и неподвижная Л8-190.000. Страница 6
Узнать о поступлении
Оставьте свои контактные данные.
Наш менеджер вам перезвонит при поступлении заказа

Нажимая «Узнать о поступлении», вы даете согласие на обработку персональных данных в соответствии с политикой конфиденциальности и принимаете условия пользовательского соглашения.

Таблица размеров

Назад
Выбор города
Выберите город
