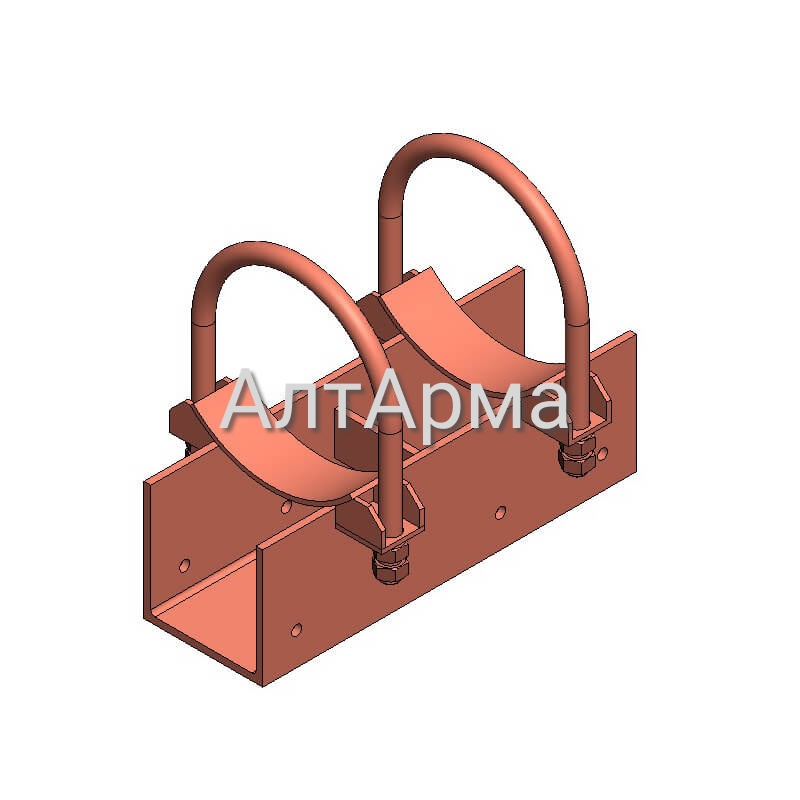

Опора подвижная ОПХ3

Собственное производство

Сертификат и паспорт качества
на продукцию

Контроль ОТК на всех,
этапах производства

Доставка во все,
регионы России и СНГ

Бесплатная доставка до терминала транспортной компанией

Быстрый расчёт заявок

Специальные цены и скидки на объёмы

Консультация по техническим вопросам

Описание
Техническая документация

Описание

Обозначение	Тип опоры	Наружный диаметр, dн	Масса, кг
ОПХ3-100.57	Х3	57	3,5
ОПХ3-100.76	Х3	76	3,8
ОПХ3-100.89	Х3	89	4,7
ОПХ3-100.108	Х3	108	4,6
ОПХ3-100.114	Х3	114	4,6
ОПХ3-100.127	Х3	127	4,6
ОПХ3-100.133	Х3	133	5,5
ОПХ3-100.140	Х3	140	5,5
ОПХ3-100.159	Х3	159	7,1
ОПХ3-100.165	Х3	165	7,1
ОПХ3-100.194	Х3	194	10,6
ОПХ3-100.219	Х3	219	11,8
ОПХ3-100.273	Х3	273	16,3
ОПХ3-100.325	Х3	325	24,4
ОПХ3-100.377	Х3	377	29,9
ОПХ3-100.426	Х3	426	32,5
ОПХ3-100.480	Х3	480	39,2
ОПХ3-100.530	Х3	530	42,2
ОПХ3-100.630	Х3	630	65,1
ОПХ3-150.57	Х3	57	4,4
ОПХ3-150.76	Х3	76	4,7
ОПХ3-150.89	Х3	89	4,8
ОПХ3-150.108	Х3	108	5,9
ОПХ3-150.114	Х3	114	5,9
ОПХ3-150.127	Х3	127	5,9
ОПХ3-150.133	Х3	133	7,3
ОПХ3-150.140	Х3	140	7,3
ОПХ3-150.159	Х3	159	8,8
ОПХ3-150.165	Х3	165	8,8
ОПХ3-150.194	Х3	194	12,1
ОПХ3-150.219	Х3	219	13,4
ОПХ3-150.273	Х3	273	18
ОПХ3-150.325	Х3	325	30,8
ОПХ3-150.377	Х3	377	33,2
ОПХ3-150.426	Х3	426	35,8
ОПХ3-150.480	Х3	480	43,4
ОПХ3-150.530	Х3	530	46,5
ОПХ3-150.630	Х3	630	71,2

Техническая документация

Завод АлтАрма изготавливает опоры стальные подвижные (ОПХ3) предназначенные для крепления стальных технологических трубопроводов с наружным диаметром dн от 57 до 630 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 «Опоры трубопроводов» (аналог ГОСТ 14911-82, ОСТ 36-94-83).
